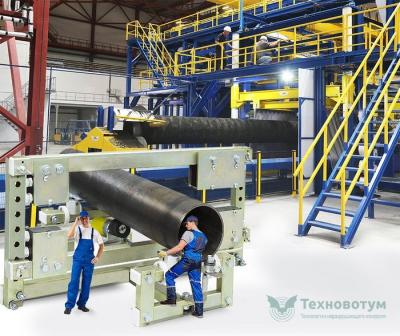

Фотон 1200 - лазерная установка бесконтактного контроля геометрических параметров труб в процессе производства. Предназначена для осуществления автоматического сплошного контроля в поточно-серийном производстве труб и осей на соответствие заданным геометрическим параметрам.

Установка Фотон 1200 предназначена для сплошного контроля в поточно-серийном производстве труб и осей на соответствие заданным геометрическим параметрам. Применяется на трубных и металлургических предприятиях ориентированных на выпуск трубной арматуры и круглого проката.

Принцип работы Фотон 1200 основан на проведении измерений геометрических параметров в одном и том же сечении при вращательно-поступательном движении контролируемого изделия. Система является стационарной и легко встраиваемой в технологический конвейер заказчика.

В зависимости от производственных требований, Фотон 1200 программно настраивается на необходимый шаг сканирования (дискретизации) с учетом контролируемого типоразмера. Имеется встроенная функция сигнализации дефекта (АСД). Сбор информации, обработка и отображение результатов контроля на экране ПК доступно в режиме "on-line".

Объектами контроля являются промышленные трубы, прутки, оси, различные валы (двигателей, турбин, генераторов).

Программно настраиваемые параметры слежения:

• Внешний текущий и средний диаметр
• Овальность и изогнутость
• Конусность
• Седлообразность и бочкообразность

Открытая архитектура Фотон 1200 позволяет адаптировать программу контроля под условия Заказчика и решение более сложных и серьезных задач. Так, например, для получения параметра "радиус кривзны", система дооснащается специализированным оптическим сканером слежения за огибающей. Фотон 1200 измеряет параметрические отклонения от заданных норм, осуществляет мониторинг и анализ геометрических параметров объекта.

Анализ геометрических параметров объекта:

• Измерение линейного перемещения заготовки (ее длину)
• Радиус кривизны

Фотон 1200 универсален для работы в агрессивных средах, в условиях повышенных температурных диапазонов и на загрязненных участках.

Система устойчива к воздействию внешних климатических факторов при эксплуатации по группе исполнения УХЛ 4.2 (ГОСТ 15150, предельные рабочие значения температуры воздуха от +1 до +45 °С; верхнее значение относительной влажности воздуха 80 % при 25 °С). Электронные блоки системы по степени защиты от проникновения пыли и воды соответствуют исполнению IP 54 по ГОСТ 14254.

------------------------------------------------
