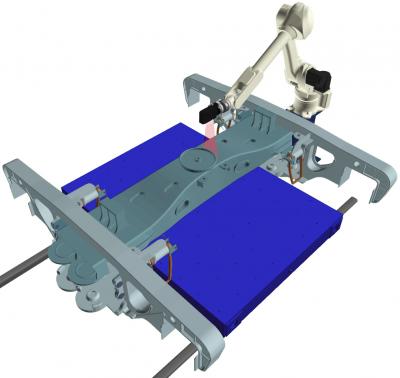

Роботизированный измерительный комплекс бесконтактного обмера геометрических параметров деталей подвижного состава: колесных пар вагонов, тележек вагонов и др. ответственных деталей в сборе и поэлементно.

Робоскоп ВТМ-5000/ЛС реализует лазерный обмер геометрических параметров элементов тележки в соответствии с запрограммированной методикой, а также колесных пар рельсового подвижного состава. Полученные параметры измерений сравниваются с графическим шаблоном (CAD-моделью), по результатам формируется итоговый протокол.

Робоскоп ВТМ-5000/ЛС включает в себя: робот-манипулятор с оптическими сенсорами, терминал управления и вспомогательные средства автоматизации - вращатели колесных пар, контователи деталей и моторизированные платформы с предустановленными ложементами для установки и фиксации контролируемых деталей, а также набором настроечных образцов и рабочих аксессуаров. Например, для проведения геометрического обмера жд тележки, детали тележки выкладываются на ложементы после чего, моторизированная платформа перемещает их в зону контроля, где лазерный измеритель в соответствии с запрограммированной методикой, проводит комплексный обмер всех элементов тележки. Полученные параметры измерений сравниваются с графическим шаблоном (CAD-моделью), по результатам формируется итоговый протокол.

Измерительная установка Робоскоп ВТМ-5000/ЛС программно перестраивается на любой тип измеряемых деталей если она находится в зоне досягаемости измерительного сканера. Для нестандартных конструкций, измерительная система проектируется индивидуально с учетом вспомогательной сервомеханики. Класс точности измерений определяется моделью интегрированного в систему лазерного сканера и варьируется в диапазоне от 0,005-0,5 мм.

Особенности и преимущества:

• Строгое соблюдение требований и условий технологического процесса
• Сокращение времени на контроль
• Обеспечение бесперебойного выполнения технологического процесса контроля
• Отсутствие человеческого фактора
• Обработка и архивация результатов контроля

------------------------------------------------
