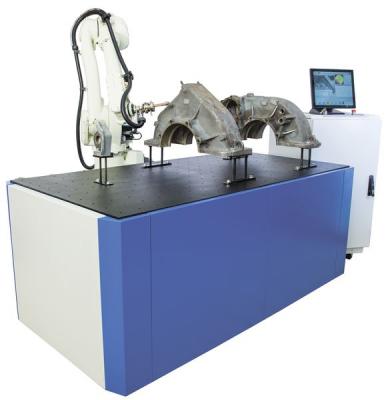

Основные технические характеристики

Напряжение сети, В

220

Частота, Гц

50 ±1

Максимальная потребляемая мощность, кВА

6

Время установления рабочего режима, минут, не более

10

Поддерживаемые одновременно методы неразрушающего контроля

Лазерный (обмер геометрических параметров)

Вихретоковый

Ультразвуковой

Время проведения полного цикла контроля, мин, не более

10

Время непрерывной работы, часов, не менее

24

Скорость перемещения преобразователя на объекте контроля, м/с

0-1

Контактная жидкость

Водный раствор

Средняя наработка на отказ, ч, не менее

20000

Максимальные габариты объекта контроля, мм

1500х1500х3000

Полная масса всего оборудования, кг, не более

1500

Габаритные размеры шкафа управления, мм

800х600х1500

Габаритные размеры механической части, мм

3000х3000х2000

Средства управления, отображения и обработки информации

Промышленный компьютер

Общий терминал управления

Сенсорный дисплей обработки информации

Система самодиагностики

Есть

Звуковая и световая сигнализация обнаружения дефекта

Есть

Автоматическая смена преобразователя

Есть

Автоматическая система подачи контактной жидкости

Есть

Температура эксплуатации, °С

От +10 до +40

Относительная влажность воздуха (при температуре 35°С), %, не более

80

Защитное ограждение

Есть

Характеристики модуля лазерного сканирования

Рабочий диапазон измеряемых расстояний по направлению лазерного луча, мм

100-350

Пределы допускаемой абсолютной погрешности измерения, мм

±0,01

Базовая система координат (количество координат измерений)

XoZ (2)

Длина волны, нм

660

Частота обновления данных, профилей/секунду, не менее

1200

Характеристики модуля ультразвукового НК

Ультразвуковой контроль

Проводится ультразвуковыми преобразователями 2,5 МГц, 5 МГц контактным способом

Автоматическое регулирование усиления (АРУ) для поддерживания необходимого уровня чувствительности ультразвуковых каналов

Есть

Режим автоматического слежения за наличием акустического контакта

Есть

Диапазон измерения амплитуд сигналов на входе приёмника, дБ

67-107

Пределы допускаемой абсолютной погрешности измерения амплитуд сигналов на входе приёмника, дБ

±0,5

Пределы допускаемой абсолютной погрешности настройки порогового индикатора (зона нечувствительности), дБ

±0,3

Временная нестабильность уровня срабатывания порогового индикатора за 8 часов работы, дБ

±0,5

Время полной автоматической перенастройки, мин, не более

1

Номинальные значения амплитуды импульсов возбуждения на нагрузке 50 Ом, В

75, 150, 225

Погрешность установки амплитуды импульсов возбуждения, %

±20

Длительность полуволн генератора импульсов возбуждения (ГИВ), нс

25-1250

Погрешность установки длительности полуволн импульса ГИВ, %

±10

Дискретность установки длительности импульсов ГИВ, нс

12,5

Частота следования импульсов ГИВ, Гц, не менее

1000

Максимальная чувствительность на частоте 5 МГц при отношении сигнал/ шум 6 дБ, мкВ

150

Полоса пропускания приемника должна на уровне минус 3 дБ, МГц

1-10

Диапазон регулировки чувствительности приемника, дБ, не менее

90

Количество точек построения кривой временной регулировки чувствительности (ВРЧ)

256

Характеристики модуля вихретокового НК

Вихретоковый контроль на наличие поверхностных и подповерхностных дефектов по всем деталям

Есть

Диапазон рабочих частот ГИВ, кГц

(1-1000) ±10 %

Частота следования импульсов генератора, Гц, не менее

1000

Номинальное значение амплитуды импульсов возбуждения на эквивалентной нагрузке 150 Ом, В

9 ±2

Минимальная глубина выявляемого дефекта, мм

0,15

Время полной автоматической перенастройки, мин., не более

1

Диапазон регулировки усиления, дБ

0-50

Методы представления сигнала

На комплексной плоскости

Амплитудно-временной

Раздельное масштабирование сигнала

По осям ОХ и ОY

Поддерживаемые режимы работы

Статический

Динамический

Виды отображения зоны автоматической сигнализации дефекта (АСД)

Горизонтальный строб

Кольцевой сектор

Технические характеристики промышленного робота-манипулятор

Количество степеней свободы

6

Точность перемещения, мм

±0,03

Максимальная скорость перемещения рабочего инструмента, м/с

9,3

Степень защиты корпуса манипулятора

IP67, IP65

Радиус рабочей зоны, мм

903

Напряжение, В

220

Частота, Гц

50

Мощность, кВт

3
