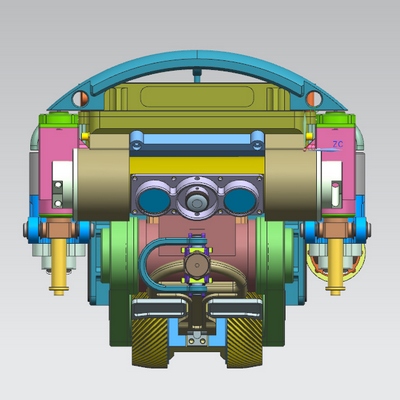

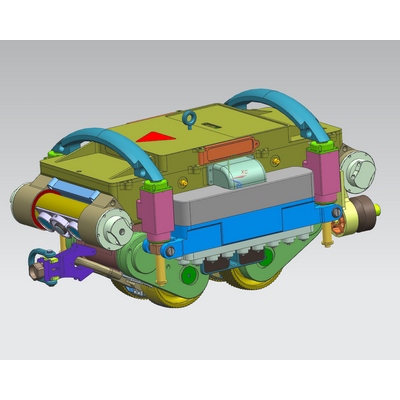

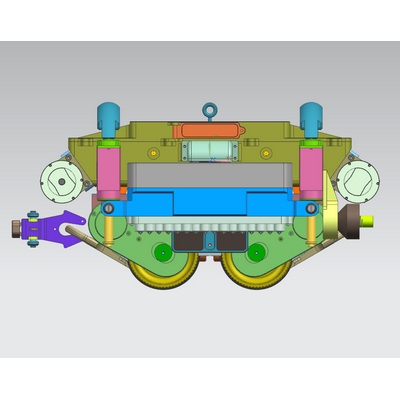

Сканер-дефектоскоп А2072 IntroScan предназначен для обнаружения, селекции типов и измерения параметров дефектов основного металла труб и сварных дефектов при проведении внутритрубной диагностики (ВТД) технологических трубопроводов (ТТ) компрессорных станций (КС) без нарушения их целостности.

Назначение А2072 IntroScan:

• сканер-дефектоскоп А2072 IntroScan предназначен для обнаружения, селекции типов и измерения параметров дефектов основного металла труб и сварных дефектов при проведении внутритрубной диагностики (ВТД) технологических трубопроводов (ТТ) компрессорных станций (КС) без нарушения их целостности
• с помощью сканера-дефектоскопа возможно определение фактов наличия загрязнения и посторонних предметов в ТТ КС
• обнаружение мест отслоения защитного покрытия

Особенности дефектоскопа А2072 IntroScan:

• возможность загрузки сканера через имеющиеся люк-лазы, свечные линии от Ду 300 мм, технологические отверстия 320х240 мм
• обеспечивается внутритрубный контроль трубопроводов без дополнительных очистных мероприятий, при этом сканер движется по траектории вдоль трубы, объезжая загрязненные участки
• обследование основного металла и сварных соединений элементов трубопроводов с применением телевизионно-оптической системы (визуально-измерительный контроль) и антенных решеток с акустическими датчиками с сухим точечным контактом (волноводный ультразвуковой контроль, поперечная ультразвуковая волна SH-поляризация).
• блок управления предназначен для управления сканером, формирования первичных диагностических данных, и передачи их на ПК оператора
• встроенные в сканер литий-феррум полимерные аккумуляторы емкостью 200 Вт*ч, обеспечивают до 8 часов автономной работы (скорость передвижения сканера: в транспортном режиме – до 5 п.м./мин., в индикаторном режиме контроля – до 0,3 п.м./мин.)
• протяженность обследования обеспечивается отсутствием линий связи между оператором и сканером
• управление движением сканера и получение диагностической информации на пульт оператора в режиме реального времени осуществляется по Wi-Fi каналу (на удалении до 1500 п.м. от места загрузки сканера)
• блок ультразвукового контроля построен на базе ультразвуковых преобразователей с сухим точечным контактом (СТК), позволяющей возбуждать и принимать ультразвуковые колебания в стенке деталей трубопровода без применения контактной жидкости – только за счет трения керамического протектора преобразователя с поверхностью металла
• набор из 32-х преобразователей СТК образует антенную решетку (АР), фазируемую в требуемом направлении и формирующую направленные ультразвуковые волны в стенке деталей трубопровода. Диапазон частот от 20 до 80 кГц. (поиск дефектов с высотой более 10% от толщины стенки деталей, эффективная длина контроля до 4 000 мм)
• телевизионно-оптическая система сканера обеспечивает визуальный контроль в процессе выполнения работ по ВТД
• телевизионно-оптическая система включает в себя HD камеру с 5 Мп матрицей и объективом с углом зрения 180 градусов, два светодиодных прожектора и привод поворота модуля в вертикальной плоскости
• скорость передачи видеоинформации с учетом пропускной способности радиоканала – до 20 кадров в секунду, что обеспечивает потенциальную производительность визуального контроля до 5 погонных метров в минуту
• дополнительно в этом же модуле размещен датчик измерения концентрации метана и проекционный лазер
• на сканере размещены два идентичных блока телевизионно-оптической системы – в передней и задней частях корпуса. Направление обзора определяется оператором. Вторя камера необходима при реверсном перемещении сканера в трубах малого диаметра (Ду менее 500 мм), в которых невозможно выполнить разворот сканера
• передвижение сканера-дефектоскопа по произвольной траектории обеспечивается магнитными мотор-колесными модулями
• магнитный модуль изготовлен на основе редкоземельного магнита с высокой остаточной магнитной индукцией
• усилие отрыва магнитного мотор-колесного модуля от ферромагнитной поверхности – 600 H (60 кгс)
• в модуль встроены датчики Холла, контролирующие напряженность магнитного поля контура «колесо-поверхность», позволяющие фиксировать момент отрыва колеса от ферромагнитной поверхности
• встроенный в мотор-колесный модуль 3-х осевой МЭМС-инклинометр фиксирует угловое положение каждого модуля (погрешность измерения ± 0,1 градус), что позволяет реализовать функции трассировки пройденного участка ТТ КС (3D-топология) и управления движения сканера-дефектоскопа в автоматическом режиме
• прохождение сканера-дефектоскопа по внутренней полости ТТ КС по элементам различного сортамента (трубы, отводы, тройники, переходы, ЗРА) Ду 300-1400 мм обеспечивается конструкцией механической платформы
• транспортная платформа построена на основе 2-х осевой схемы, позволяющей реализовывать алгоритмы проезда тройниковых соединений, объезда препятствий, движения по произвольной траектории

Ситуационные планы передвижения сканера А2072 IntroScan:

• работа внутри ТТ КС с Ду от 400 до 1420 мм
• прохождение прямолинейных участков и отводов с Ду 300 мм
• загрузка через технологические отверстия и люки
• прохождение неравно проходных тройников при горизонтальной и вертикальной их ориентации
• движение по стенкам труб в произвольном направлении и положении в транспортном режиме со скоростью не менее 5м/мин и режиме диагностики 0,1…1,5 м/мин
• удержание и движение по вертикальным поверхностям ТТ в условиях их загрязнения пылевыми и масляными отложениями
• равномерное движение в фиксированном положении вдоль оси трубы и по окружности
• оснащение передней и задней видеокамерами

------------------------------------------------
