Многоканальная ультразвуковая система УКД-3М предназначена для ультразвукового автоматизированного контроля заготовок авиационных дисков без галтельных переходов.

За счет одновременного сканирования на наличие объемных, продольных и поперечных дефектов за один проход, скорость контроля диска вырастает в несколько раз.

Состав системы контроля:

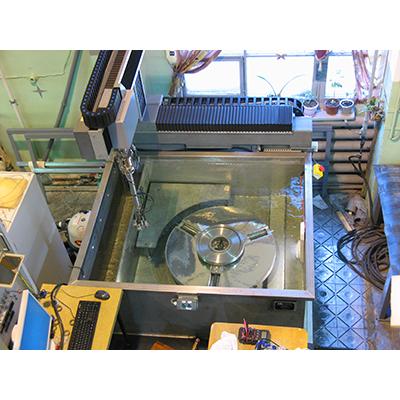

• ванна иммерсионная, с установленной планшайбой и столом для размещения образцов
• система рециркуляции иммерсионной жидкости с регулировкой температуры

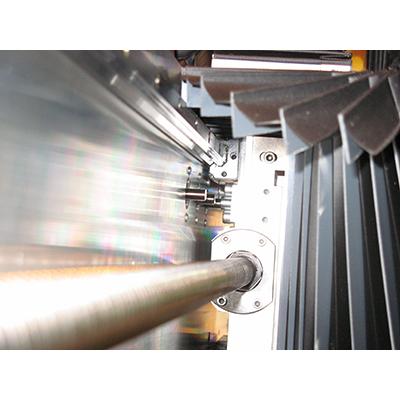

• 3-х координатный сканер

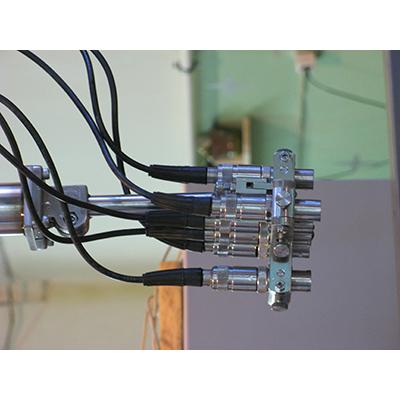

• блок установки УЗ преобразователей
• шкаф электроавтоматики

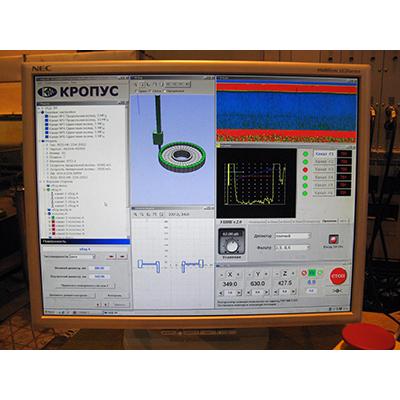

• измерительная часть (6-ти канальный ультразвуковой дефектоскоп серии УПНК)

Специальная система водоподготовки включает в себя насосную станцию и приемный бак, в котором установлена система поддержания заданной температуры жидкости.

Обеспечивается контроль заготовок дисков (без области переходов) диаметром до 800 мм, с толщиной от 6 до 150мм и массой не более 300 кг. Высокоточная поворотная платформа для установки дисков, позволяет контролировать диски с наружным диаметром до 800 мм и высотой до 150 мм. Для упрощения загрузки/выгрузки дисков, УКД-3М поставляется в комплекте с системой слива иммерсионной жидкости.

Для настройки и проверки чувствительности системы, в иммерсионной ванне предусмотрен стол для размещения рабочих образцов.

------------------------------------------------
