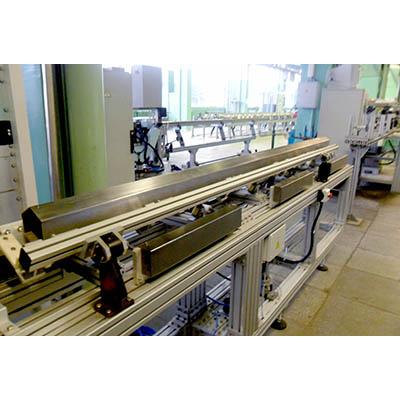

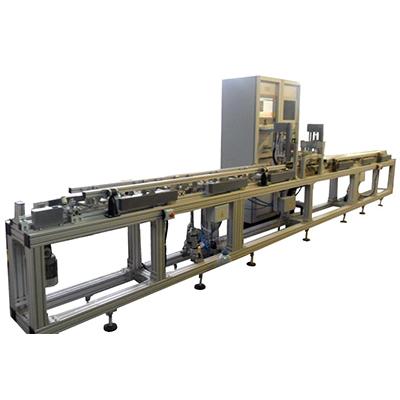

Установка предназначена для контроля качества шестигранных труб с внутренним (вписанным) диаметром от 40 до 100мм и толщиной стенки от 0,8 до 3 мм. Контролируемая труба, подается через механизм прижима и центровки в иммерсионную ванну, где она попадает в акустический блок контроля. При выходе из блока контроля и механизма прижима и центровки, труба попадает в приемный лоток. В приемном лотке труба автоматически поворачивается на смежную грань и контроль происходит в обратном порядке. Этот цикл повторяется шесть раз, что соответствует контролю всех граней трубы. После завершения контроля труба автоматически возвращается в исходное положение в лоток загрузки. Ультразвуковой контроль осуществляется с помощью четырех преобразователей: два для продольных дефектов и два для измерения толщины стенки.

Отличительные особенности:

• независимость всех каналов контроля
• автоматическая перекладка трубы
• высокая точность измерений
• скорость подачи трубы: 100 мм/с

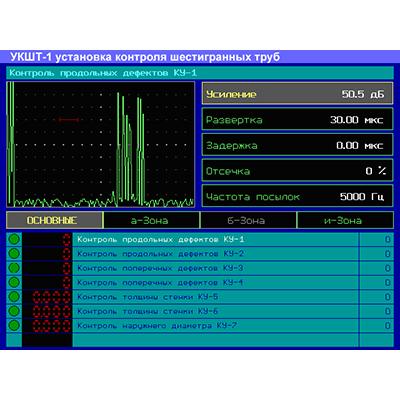

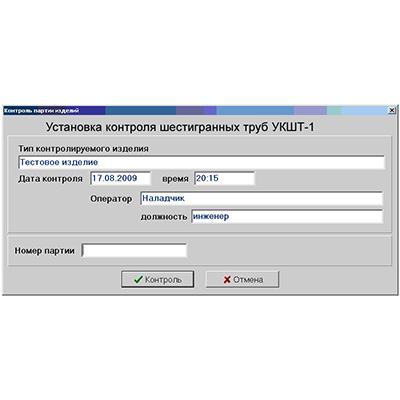

ПК выполняет синхронизацию работы каналов, установку параметров их работы, отображение сигналов УЗК и результатов измерений в реальном масштабе времени.

Управление работой дефектоскопа происходит через высокоскоростную параллельную шину, которая формируется с использованием универсальной платы цифрового ввода/вывода.

Многоканальный дефектоскоп УПНК представляет собой 8 независимых каналов ультразвукового контроля, которые работают параллельно друг с другом и выполняют всю работу по приему и обработке ультразвуковых сигналов, в соответствии с установленными режимами работы.

------------------------------------------------
