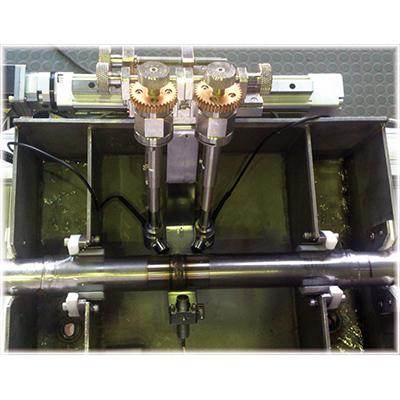

Система предназначена для контроля качества кольцевых сварных соединений на трубах из нержавеющей стали диаметром 36 мм с толщиной стенки 5 мм. Контролируемое изделие представляет собой трубу 36х5, на концах которой находятся подлежащие контролю сварные соединения. Иммерсионные ванны предназначены для обеспечения акустического контакта ПЭП и контролируемого изделия. В каждой иммерсионной ванне расположены по три ПЭП - два для контроля и один для позиционирования, что позволяет полностью контролировать тело шва.

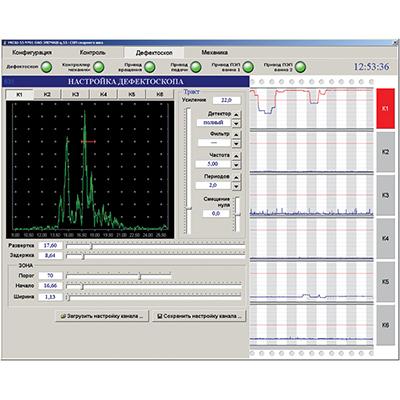

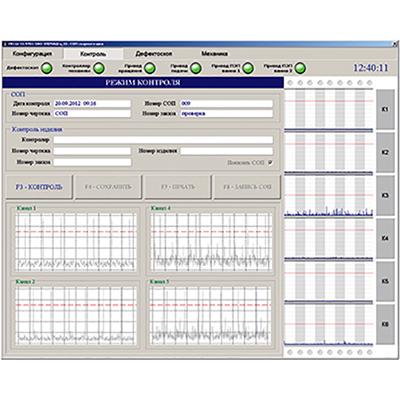

Информация от измерительной части поступает в реальном времени на управляющую ЭВМ и выводится на экран. Программное обеспечение, работающее под управлением операционной системы Windows, выполняет задачи отображения и регистрации результатов контроля измерительной части установки, ведёт электронный журнал работы установки, а так же сохраняет на жесткий диск результаты УЗ контроля в виде протоколов для дальнейшего просмотра и вывода на печать.

Отличительные особенности:

• одновременный контроль сразу двух кольцевых швов
• автоматическое позиционирование относительно сварного шва
• высокая точность измерений

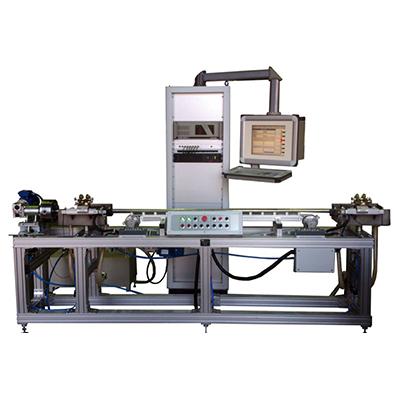

УКСШ-55 состоит из:

• станины
• устройства вращения трубы
• двух иммерсионных ванн
• стойки управления и измерения
• пульта управления механикой
• панели оператора и гидростанции

------------------------------------------------
