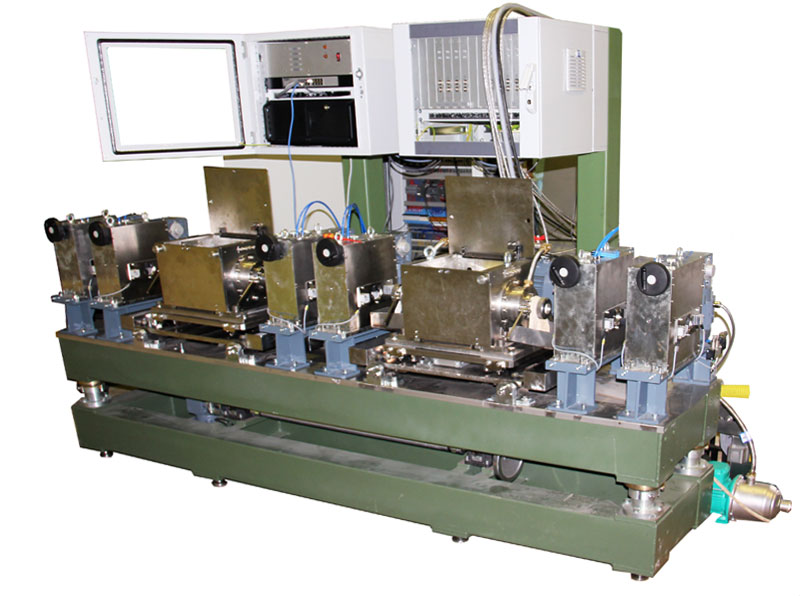

УКВ-25 Автоматизированная ротационная система ультразвукового контроля тонкостенных труб ∅10-25мм
Госреестр (ГРСИ): не указано
Установка УКВ-25 предназначена для высокопроизводительного (до 0,5 м/сек) неразрушающего ультразвукового контроля бесшовных труб из аустенитных, титановых, мартенситно-ферритных, никелевых и других сплавов на наличие дефектов типа нарушение сплошности и однородности металла, измерения толщины стенки, наружного и внутреннего диаметра труб на металлургических и машиностроительных предприятиях.
Метод контроля - ультразвуковой иммерсионный, с использованием техники вращения УЗ преобразователей вокруг контролируемой трубы.
Конструктивно установка состоит из:
- ультразвуковой многоканальнй дефектоскоп
- шкаф автоматики
- панель управления
- станина с ротационным блоком контроля и механизмами протяжки
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Наружный диаметр труб | 10 - 25 мм |
| Толщина стенки | от 0,2 до 3 мм |
| Длина труб | от 3 до 31 м |
| Шероховатость поверхности Ra не более | 2,5 |
| Количество каналов контроля | 8 |
| Спецификация каналов контроля | 4 - для контроля продольных и поперечных дефектов 2 - для контроля толщины стенки, наружного и внутреннего диаметра 1 - для температурной компенсации измерений 1 - резервный |
| Усилитель широкополосный | 1-20 МГц |
| Допустимые колебания скорости трубы при контроле | 5% |
| Время настройки и калибровки установки при смене диаметра не более | 60 мин |
| Длина неконтролируемых концов труб не более | 50 мм |
| Параметры выявляемых дефектов риска на наружной и внутренней поверхности |
длиной от 3 мм, глубиной 3% от толщины стенки, но не менее 0,015 мм
|
| Абсолютная погрешность измерения наружного диаметра | ±1 % |
