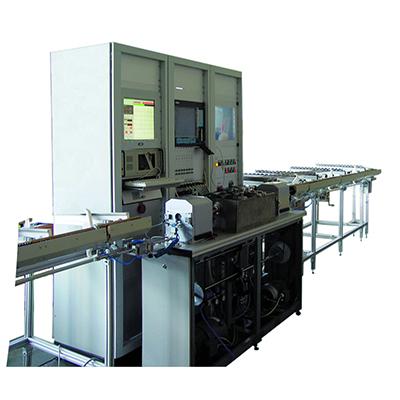

УСКТ-8 многоканальная система контроля тонкостенных труб
Госреестр (ГРСИ): не указано

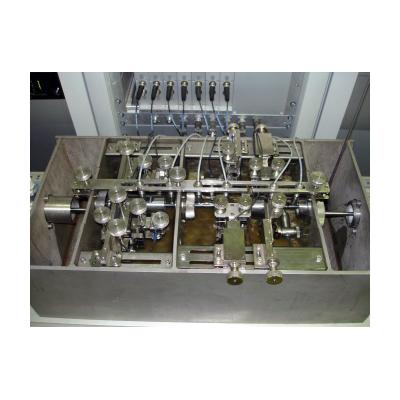

Установка УСКТ-8 предназначена для неразрушающего ультразвукового контроля труб на наличие дефектов (обнаружение дефектов) типа нарушение сплошности и однородности металла, измерения толщины стенки, наружного диаметра на металлургических и машиностроительных предприятиях. Установка содержит четыре канала дефектоскопии, два канала совместного измерения толщины стенки, наружного и внутреннего диаметра и один опорный канал для компенсации температурного изменения скорости распространения ультразвуковых колебаний (УЗК) в иммерсионной жидкости при измерении диаметра.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Наружний диаметр труб | 5 - 35 мм |
| Толщина стенки | от 0,2 до 2,5 мм |
| Длина труб | от 1,5 до 6 м |
| Шероховатость поверхности Ra | не более 2,5 |
| Количество каналов контроля | 8 |
| Спецификация каналов контроля |
4 - для контроля продольных и поперечных дефектов;
2 - для контроля толщины стенки, наружнего и внутреннего диаметра; 1 - для температурной компенсации измерений; 1 - резервный |
| Усилитель | широкополосный 1,5-15 МГц |
| Допустимые колебания скорости трубы при контроле | 5% |
| Время настройки и калибровки установки при смене диаметра | не более 30 мин |
| Длина неконтролируемых концов труб | не более 30мм |
| Параметры выявляемых дефектов |
риска на наружной и внутренней поверхности
длиной от 2 мм, глубиной от 15 мкм |
| Абсолютная погрешность измерения наружного диаметра | ±1 % |
| Абсолютная погрешность измерения толщины стенки | ±1 % |
| Погрешность измерения координат по длине трубы | ± 15 мм |
| Частота вращения трубы | 50-1500 об/мин |
| Диапазон регулировки шага контроля | 0-5 мм/об |
| Иммерсионная жидкость | дистиллированная вода |
