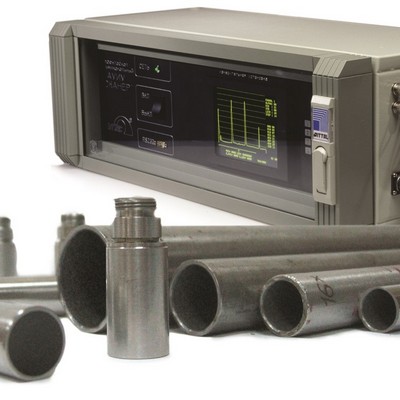

Автоматизированная ультразвуковая измерительная установка серии «СКАНЕР» (модель № 6.03) предназначена для проведения неразрушающего контроля стальных бесшовных холодно и теплодеформированных труб марок сталей 12Х18Н10Т, 08Х18Н10Т, 06Х18Н10Т и других нержавеющих марок сталей диаметром 5…90 мм и толщиной стенки 0.2…10 мм в технологическом потоке производства труб.

Установка АУЗК позволяет проводить сплошной контроль тела трубы и определять участки труб с толщиной стенки, выходящей за пределы допусков и обнаруживать расслоения, а также выявлять продольно и поперечно ориентированные дефекты в металле. Контроль ведется с автоматической фиксацией и расшифровкой результатов контроля. Способ ввода ультразвуковых колебаний – иммерсионный, контактная жидкость – питьевая вода. Работа установки производится в цеховых условиях.

Установка изготовлена в климатическом исполнении ХЛ ГОСТ15150 и устойчиво работает при:

• Температуре окружающей среды от +5 до +50 ° С
• Относительной влажности до 75 % при температуре +25 °С
• Атмосферном давлении 84 … 106 кПа

Контроль сплошности на наличие продольно и поперечно ориентированных дефектов проводится эхо-импульсным методом по совмещённой схеме включения преобразователей в автоматическом режиме работы. При этом распространение ультразвуковых колебаний происходит в двух направлениях навстречу друг другу. Контроль толщины стенки основан на резонансно-частотном методе. Применяемые преобразователи: П211-5Ф.

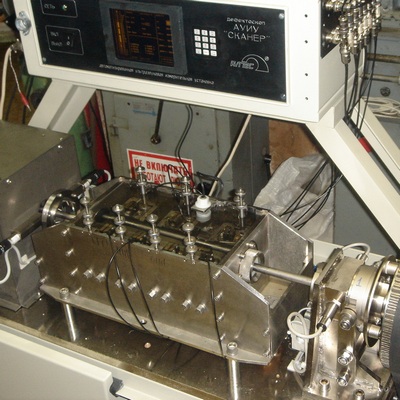

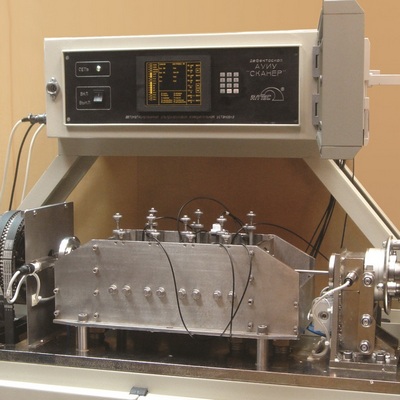

Электронный блок содержит четыре канала дефектоскопии и два канала толщинометрии. Устройство транспортирования трубы обеспечивает вращательно-поступательное движение. Результаты контроля выводятся на монитор дефектоскопа и монитор компьютера. В установке предусмотрена возможность введения вспомогательной информации и вывода её на печать, а также работа с другими внешними вычислительными средствами. Акустический контакт обеспечивается с помощью иммерсионной ванны с водой. В установке возможно подключение дополнительных каналов и ПЭП для измерения диаметра контролируемых труб. Обслуживание установки обеспечивается одним оператором.

------------------------------------------------
