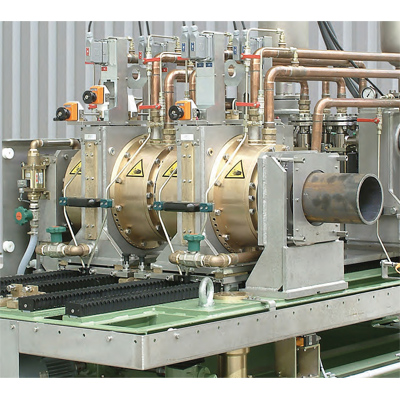

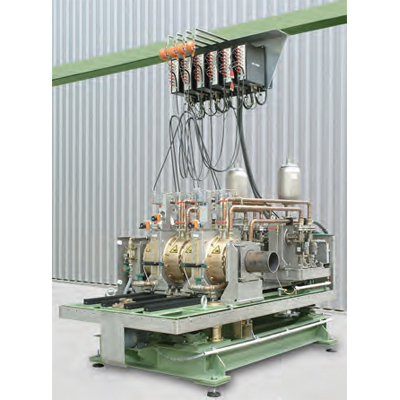

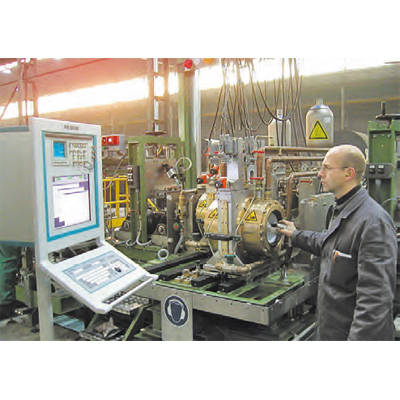

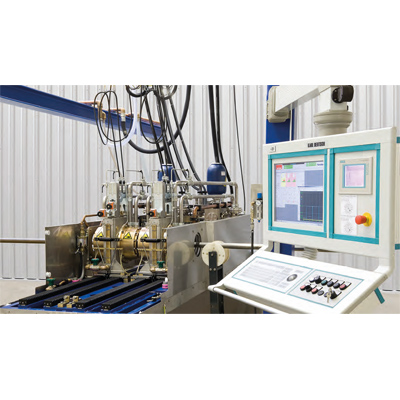

Дефектоскоп ультразвуковой автоматизированный ECHOGRAPH 1155 HRPR. Характерными особенностями данной системы являются высокая скорость контроля и отсутствие механического изнашивания запатентованной и проверенной временем (более 15 лет в промышленности) установки HRP, в которой не используются вращающиеся механические компоненты. Для контроля труб с полностью автоматизированной высокоскоростной пропускной способностью имеются в распоряжении специальные локальные ванны со сменными акустическими блоками для преобразователей. Бесконтактный акустический контакт достигается благодаря иммерсионной технике, при этом ультразвуковые преобразователи установлены в акустических блоках. Размеры акустических блоков разнообразны, т.к. они зависят от соответствующего диаметра трубы. Все преобразователи расположены вокруг оси трубы на фиксированном расстоянии (путь ультразвука) к поверхности трубы. Звуковые поля накладываются друг на друга по окружности и по оси.

Особенности и преимущества:

• Обнаружение продольных дефектов при помощи 16 преобразователей, которые передают ультразвук по часовой стрелке. Другие 16 преобразователей предназначены для ввода ультразвука против часовой стрелки. Ультразвук проникает в трубу под углом преломления между 30° и 70° (регулируется в зависимости от соотношения толщины стенки и диаметра). Один акустический блок оснащён 16 преобразователями. Таким образом, для контроля необходим один комплект из двух акустических блоков. По размеру один акустический блок подходит для диаметра приблизительно 20 мм. Для перекрытия поверхности большего диаметра требуется несколько комплектов акустических блоков
• Обнаружение поперечных дефектов при помощи 8 преобразователей, ориентированных в направлении подачи, и 8 преобразователей, ориентированных в противоположном направлении к направлению подачи, вводящих ультразвук под углом преломления 45° (опция)
• Комбинированное измерение толщины стенок и контроль расслоений при помощи 8 преобразователей со стандартным вводом ультразвука (опция). Закрывающий механизм локальной ванны предназначен для контроля труб без закупоренных концов. Даже более короткие непроконтролированные концы трубы можно достичь путем закупоривания трубы или путём контроля одного конца трубы за другим

------------------------------------------------
