Дефектоскоп автоматического контроля сварных соединений ECHOGRAPH 1155 REPS. В любой системе тестирования труб остаётся небольшой участок конца трубы, который не подвергается анализу. Это происходит из-за того, что ультразвуковая технология использует воду, которая должна находиться в спокойном состоянии между поверхностью трубы и ультразвуковым датчиком. Решить эту задачу весьма непросто, принимая во внимание относительно высокие скорости труб и держателей датчика. Отсюда следует, что для оценки концов труб нужна отдельная система.

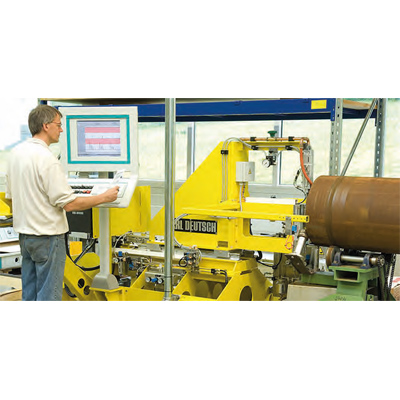

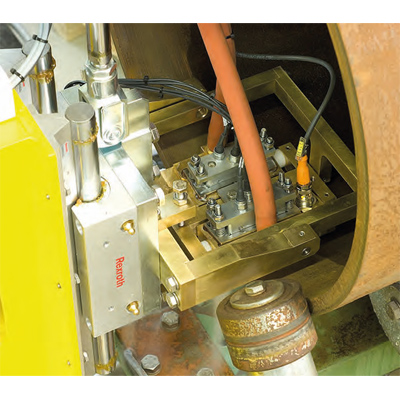

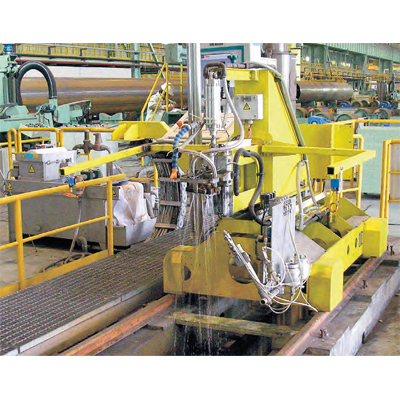

Труба тестируется с двух концов двумя машинами, использующими один ультразвуковой модуль ECHOGRAPH. Или труба движется по конвейеру к контрольной машине, или машина движется к трубе. Держатели датчиков прикреплены к раме системы, а их высота примерно соответствует положению трубы. Датчики располагаются в положении 6 и 12 часов. Держатели удерживаются на поверхности трубы при помощи роликов. Как только положение трубы определяется, держатели датчиков приближаются к поверхности трубы при помощи пневматического механизма. Не жестко фиксированные держатели используются для компенсации отклонений в прямолинейности и овальности.

Возможно тестирование как сваренных вместе, так и бесшовных труб. Тип трубы определяет соответствующий метод тестирования. Бесшовные трубы обычно тестируются по 5 показателям (по часовой стрелке, против часовой стрелки, относительно двух осей и по прямой). Обычно трубы после сварки нужно проверять на расслоение в зоне, шириной 50 мм. Для этого используется широкодиапазонные двухэлементные датчики, которые позволяют провести замер за одно вращение.

------------------------------------------------
