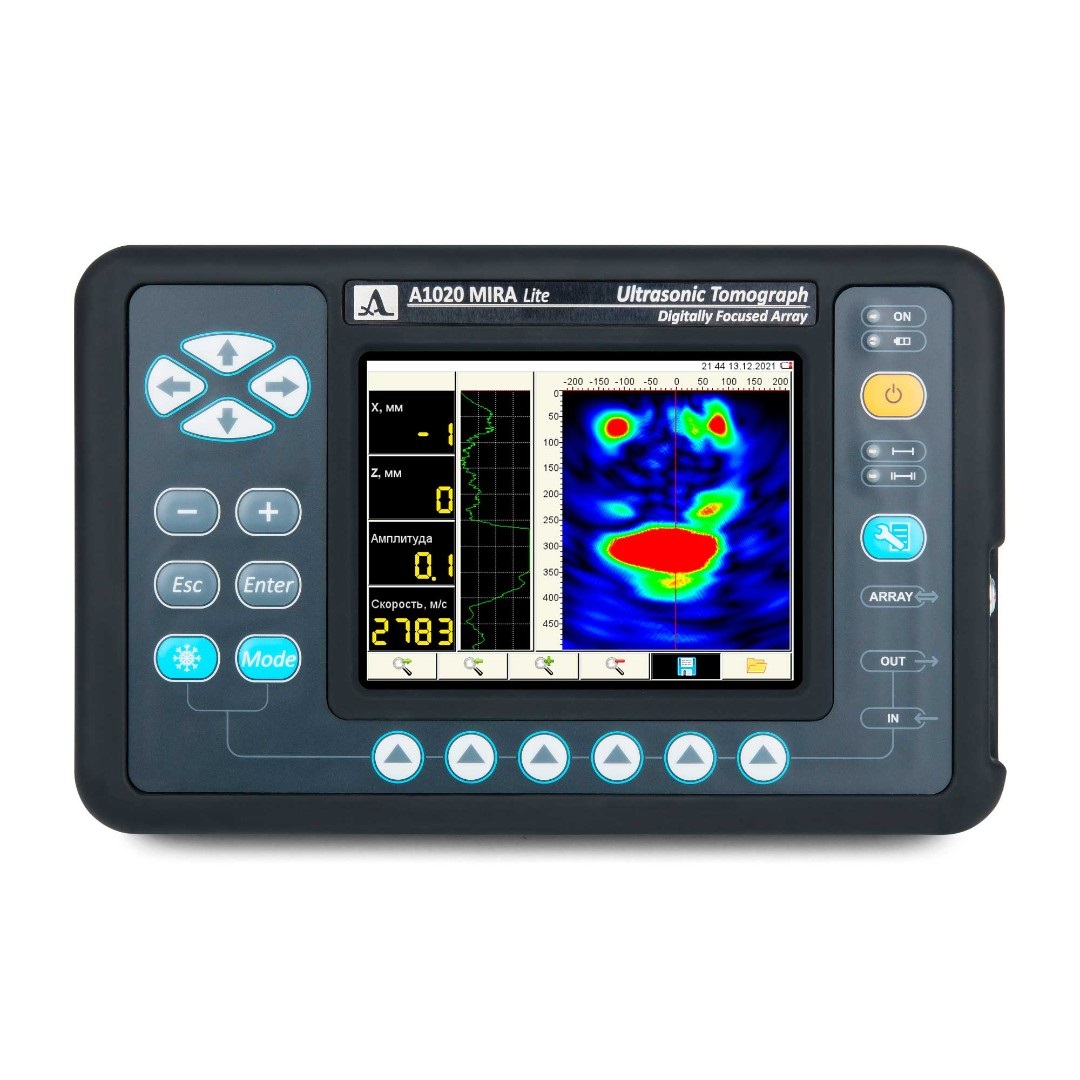

Компактный, легкий и удобный в использовании ультразвуковой томограф с визуализацией внутренней структуры бетона при одностороннем доступе.

Назначение:

• поиск инородных включений, полостей, непроливов, расслоений и трещин в объектах контроля из бетона, железобетона и природного камня
• контроль конструкций из бетона толщиной до 1 000 мм и из железобетона толщиной до 800 мм
• исследование внутренней структуры колонн диаметром от 500 мм
• контроль фундаментов и перекрытий в монолитных конструкциях
• контроль объектов с криволинейными поверхностями
• поиск пустот за тюбингами в метрополитенах и железобетонных туннелях
• поиск в железобетоне пластмассовых и металлических труб диаметром от 10 мм
• определение толщины защитного слоя и глубины залегания арматуры
• оценка состояния каналов с преднапряженной арматурой в железобетонных мостах
• измерение толщины объекта контроля при одностороннем доступе

Особенности:

• наглядное отображение сечения (B-Скан) объекта в режиме реального времени с частотой смены кадров до 10 Гц
• улучшенная чувствительность в ближней зоне
• высокая точность измерений и чувствительность прибора к различным отражателям
• размеры обнаруживаемых несплошностей:
  - от Ø10 мм – цилиндрический образ дефекта
  - от Ø 25 мм – сферический образ дефекта
• малогабаритная антенная решетка для длительной работы на объекте
• новый тип износостойких СТК преобразователей с безжидкостным контактом
• защита преобразователей от грязи и пыли благодаря прочной мембране
• чехол для удобного крепления электронного блока на поясе оператора

Режимы работы

Томограф A1020 MIRA Lite два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора. В процессе работы можно выбирать различные виды представления данных на экране томографа в зависимости от установленного режима.

• Режим «ОБЗОР»

Режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается В-Скан в режиме реального времени с частотой смены кадров до 10 Гц.

Дополнительно в данном режиме возможно:
- автоматическое определение скорости распространения ультразвуковой волны.
- измерение координат и уровней образов в томограмме.
- измерение толщины объекта контроля.
- сохранение и просмотр В-Сканов.
- просмотр А-Сканов.

• Режим «КАРТА»

Режим предназначен для формирования массива данных в форме набора В-Сканов объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой В-Скан.

• Режим «НАСТРОЙКА»

Используется для выбора и установки параметров и рабочей конфигурации. Существует возможность создания и сохранения, с присвоением уникального имени, ряда рабочих конфигураций под различные объекты контроля. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.

------------------------------------------------
