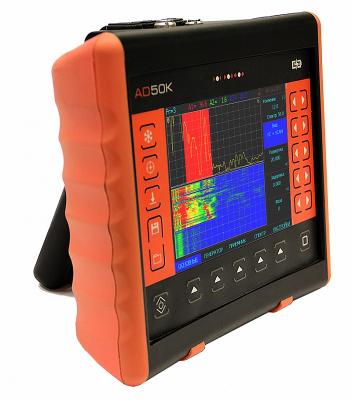

АД-50К
Госреестр (ГРСИ): не указано
Дефектоскоп АД-50К - это совершенное средства контроля всех гаммы современных композитных материалов с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и непрерывном режиме возбуждения преобразователя. Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:
- поиск расслоений в композитных материалов, находящихся на различной глубине.
- оценка глубины залегания расслоений
- поиск непроклея сотовых конструкций
- поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
- оценка электропроводности углепластиков
- измерение толщины покрытий на углепластиках
Особенности ультразвукового дефектоскопа АД-50К
- одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области
- цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата
- три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
- дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним
- непрерывный режим возбуждения с отображением сигнала в комплексной плоскости
- комбинирование различных режимов отображения информации
Отличительные особенности ультразвукового дефектоскопа АД-50К
- дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- возможность подключения любых импедансных, вихретоковых и ударных преобразователей
- отдельная регулировка усиления во временной и частотной областях
- различные виды разверток экрана
- оконные функции Блэкмана, Хеннинга, Хэмминга
- регулировка положения строба во временной области и три независимых зоны контроля в частотной области
- сохранение 100 настроек и 1000 результатов контроля
- интерфейс Ethernet для связи с ПК
- питание: Li-ion аккумулятор или внешний блок питания
- 8 часов работы от аккумулятора
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Импульс возбуждения | радиоимпульс с амплитудой 25/50В, и программируемой формой |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области |
| Отображение сигнала | радиосигнал во временной области, спектр,комплексная плоскость, С-скан "водопад" |
| Зоны контроля | три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области |
| Автоматическая Сигнализация Дефектов (АСД) | световая и звуковая, индивидуальная логика определения дефекта в зоне |
| Дисплей | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| А-сигнал | 480 x 300 точек в стандартном режиме |
| Память | 100 настроек ,1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB |
| Разъем подключения преобразователей | LEMO FGG.1B 6 pin + 10 pin |
| Аккумулятор | UCD-52. Li-ion 10.8 В, 5000 mА/ч |
| Время работы | не менее 8 часов от аккумуляторов |
| Внешнее питание | блок питания 15В DC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30° C до +55° C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
