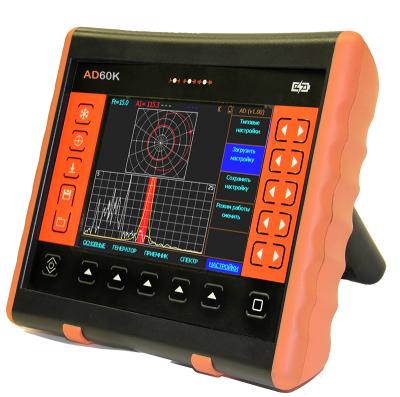

АД-60К — универсальный акустический и импедансный дефектоскоп
Госреестр (ГРСИ): не указано
Новая модель акустического и импедансного дефектоскопa АД-60К v.2 реализует последние разработки в области создания приборов для контроля композитных материалов. Дефектоскоп имеет современный генератор импульсного возбуждения и позволяет работать как импедансным методом, так и методом свободных колебаний для определения расслоений, непроклея, внутренних дефектов структуры и пр. Память прибора позволяет сохранять сигнал, его спектральную характеристику, параметры настройки и результаты измерения.
Акустический импедансный дефектоскоп АД-60К обладает следующими отличительными особенностями:
- одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области
- цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата
- три независимые зоны в частотной области, позволяющие реализовывать любые методики работы
- дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним
Основные отличия акустического импедансного дефектоскопа:
- дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- возможность подключения любых импедансных и ударных преобразователей
- отдельная регулировка усиления во временной и частотной областях
- различные виды разверток экрана
- оконные функции Блэкмана, Хеннинга, Хэмминга
- регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
- сохранение 100 настроек и 1000 результатов контроля
- интерфейс Ethernet для связи с ПК
- питание: Li-ion аккумулятор или внешний блок питания
- 8 часов работы от аккумулятора
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Импульс возбуждения |
комбинированный - радиоимпульс + прямоугольный импульс.
Частота и длительность импульсов регулируется |
| Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора | 20±1В |
| Диапазон рабочих частот | от 50 Гц до 2 МГц |
| Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя |
0.1 % |
| Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот | от 1 до 40 кГц |
| Общий диапазон регулировки усиления сигнала на входе | 110 дБ |
| Раздельная регулировка усиления сигнала |
Предварительный усилитель: 0 - 70 дБ
Цифровое усиление : 0 - 40 дБ Усиление в спектральной области: 0 - 100 дБ |
| Шаг регулировки усиления | 0.1 - 1 - 2 - и 10 дБ |
| Тип приемника |
линейный, квадратурный, согласованный
|
| Оконные функции |
прямоугольная, Хэмминга, Хеннинга, Блэкмана
|
| Дифференциальный режим | есть |
| Автоматическая балансировка преобразователя | есть |
| Типы используемых преобразователей |
импедансный раздельно-совмещенный
импедансный совмещенный ударный с микрофонным приемником ударный с пьезоэлектрическим приемником |
| Реализуемые методы контроля | Импедансный свободных колебаний |
| Отображение сигнала |
радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
|
| Зоны контроля |
три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
|
| Автоматическая Сигнализация Дефектов (АСД) |
световая и звуковая,
индивидуальная логика определения дефекта в зоне |
| Дисплей |
Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет |
| Память | 100 настроек 1000 протоколов контроля |
| Интерфейс | USB |
| Разъем подключения преобразователей | LEMO FGG.1B 6 pin + 10 pin |
| Аккумулятор дефектоскопа | Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч |
| Время работы дефектоскопа | 6-8 часов от аккумуляторов |
| Внешнее питание дефектоскопа | блок питания от сети 220 В, 50Гц AC 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
