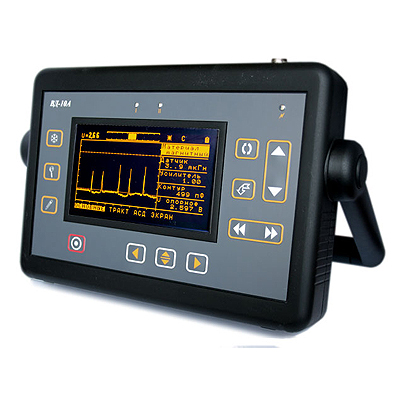

Автогенераторный вихретоковый дефектоскоп ВД-10А (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Вихретоковый дефектоскоп ВЕКТОР-40
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Дефектоскоп ВД-10А является автогенераторным прибором. Чувствительный элемент - параметрический преобразователь (однообмоточная катушка индуктивности на ферритовом сердечнике) - является составной частью резонансного контура автогенератора. Параметры преобразователя (активное сопротивление и индуктивность) определяют режим работы автогенератора, а, следовательно, частоту и амплитуду напряжения на его выходе. Изменения частоты и амплитуды генерируемого напряжения используется в целях обнаружения поверхностных дефектов сплошности в электропроводящих материалах.
Отличительные особенности вихретокового дефектоскопа ВД-10А:
- автоматическая настройка на контроль различных материалов с одним преобразователем
- большой морозоустойчивый ЭЛД экран
- простая и понятная организация меню и клавиатуры
- статический и динамический режимы работы
- возможность подключения различных преобразователей
- запоминание большого количества настроек и результатов контроля
- порт RS232 для связи с ПК
- питание от литий-ионных аккумуляторов
- встроенное зарядное устройство
Комплекты поставки вихретокового дефектоскопа ВД-10А
- электронный блок дефектоскопа ВД-10А
- блок питания / зарядное устройство
- встроенный Li-Ion аккумулятор
- держатель для преобразователей с кабелем - 1шт
- преобразователь - 2шт
- образец для поверки работоспособности- 1шт
- кабель RS232 для подключения ПК
- программное обеспечение для ПК
- руководство по эксплуатации
- кейс для переноски
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Рабочая частота генератора (определяется индуктивностью подключаемого преобразователя) | 0,8 ... 2 МГц |
| Допустимый диапазон индуктивности используемых параметрических преобразователей | 16 - 50 мкГн |
| Диапазон удельной электрической проводимости контролируемых немагнитных материалов | 0,1 - 60 МСм/м |
| Режимы работы | Статический Динамический |
| Вид графика на экране прибора | Амплитудная развертка |
| Распознавание отрыва преобразователя от поверхности | Да |
| Минимальная протяженность обнаруживаемых дефектов (без покрытия / под покрытием толщиной 0,5 мм) | 2 мм / 5 мм |
| Минимальная глубина обнаруживаемых на плоских участках деталей трещин вдали от края (при отсутствии покрытий / с покрытием толщиной 0,5мм) в деталях | Из магниевых, алюминиевых и медных сплавов - 200 мкм / 500 мкм Из жаропрочных и титановых сплавов - 500 мкм / 1000 мкм Из сталей типа 30ХГСНА - 200 мкм / 500мкм |
| Минимальное раскрытие трещины | 1 мкм |
| Дисплей |
ЭЛД с регулируемой яркостью, 110 х 65 мм; 240 х 128 точек
|
| Память |
100 настроек, 750 результатов измерения
|
| Типы используемых преобразователей | Параметрические |
| Разъем для преобразователей | СР50 (BNC) |
| Интерфейс | RS232 |
| Питание | 15V DC, 1.5А |
| Аккумуляторы |
Встроенный Li-Ion аккумулятор 10,8 В / 4000 мА/ч
|
| Время автономной работы | 8 часов |
| Диапазон рабочих температур | 20° до +55°С |
| Размер электронного блока (В x Ш x Д) | 170 мм x 250 мм x 50 мм |
| Вес с элементами питания | 1,4 кг |
