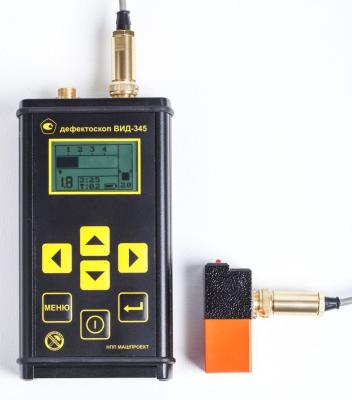

Дефектоскоп ВИД-345 предназначен для выявления и определения глубины трещин в металлических конструкциях, в т.ч. под слоем изоляционного покрытия и/или коррозии.

Прибор работает:

• по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
• по влажной, грязной поверхности,
• по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.

Принцип работы дефектоскопа ВИД-345:

Магнитно-вихретоковый дефектоскоп ВИД-345 реализует комбинацию магнитного и вихретокового методов выявления дефектов. Датчик дефектоскопа формирует переменное магнитное поле и регистрирует поля рассеяния, возникающие над дефектом (трещиной). Одновременно регистрируются магнитные возмущения от вихревых токов, возбуждаемых датчиком в контролируемом участке изделия. Использование подобной схемы позволяет обеспечить контроль изделий с грубой поверхностью.

Объекты, контролируемые магнитно-вихретоковым дефектоскопом ВИД-345: трубы (трубопроводы, нефте-газопроводы, объекты энергетического производства, сосуды (в т.ч. сосуды давления), детали конструкций, машин, механизмов и другие.

Дефектоскоп ВИД-345 обладает следующими отличительными особенностями:

• Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
• Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.
• Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ".
• Предусмотрено оснащение дополнительными сменными датчиками.
• Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
• Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
• Оперативная корректировка режимов работы.
• Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
• Световая, звуковая (в комплекте наушники) сигнализация дефекта.

Устройство дефектоскопа:

В состав дефектоскопа входят датчик, электронный блок приема и преобразования сигналов с датчика и блок питания. Электрические сигналы в блоке датчика преобразуются в цифровой код и поступают в микропроцессор контроллера.

Контроллер содержит оперативное запоминающее устройство (ОЗУ) для запоминания промежуточных результатов вычисления, постоянное запоминающее устройство (ПЗУ) для записи программы работы и микропроцессор для организации взаимосвязи работы всех блоков контроллера и проведения вычислений. Все блоки контроллера связаны между собой двунаправленной шиной данных и однонаправленными шинами адреса и управления. Питание всех блоков контроллера осуществляется внутренним источником питания.

Использование в дефектоскопе контроллера позволяет:

• получать результат измерения глубины трещины и толщины покрытия непосредственно в миллиметрах на графическом дисплее;
• отстраиваться в процессе работы дефектоскопа от влияния толщины покрытия на показания глубины трещины.

Комплект поставки дефектоскопа ВИД-345:

• Электронный блок дефектоскопа ВИД-345
• Стандартный датчик N-345
• Кабель для подключения датчика к дефектоскопу
• Контрольный образец с имитацией трещины глубиной 2 мм
• Контрольный образец изоляционного покрытия толщиной 2 мм
• Зарядное устройство
• Наушники с переходником
• Чехол для закрепления дефектоскопа на груди оператора
• Сумка для переноски и хранения
• Руководство по эксплуатации
• Гарантийный талон
• Упаковка
