Многофункциональный прибор для определения марки материала по термоЭДС, измерения твердости цементованного слоя изделий из конструкционных сталей; определения глубины обезуглероженного слоя, глубины упрочненных слоев и толщины гальванического никеля на различных материалах

Назначение дефектоскопа-толщиномера ТЭС-364М:

Термоэлектрический дефектоскоп-толщиномер ТЭС-364М предназначен для контроля структурного состояния поверхностного слоя сталей, связанного с химическим составом, термообработкой, толщиной поверхностно-упрочненных слоев и проводящих гальванических покрытий.

Области применения прибора:

• контроль толщины гальванических и химических проводящих покрытий
• контроль глубины упрочненных слоев (алитирование и др.) на лопатках турбин
• рассортировка и определение марки материала
• определение степени раскисления закалочных ванн

Основные области применения дефектоскопа-толщиномера ТЭС-364М:

• Рассортировка металлов, в т. ч. по маркам
• Контроль качества поверхностно-упрочненных слоев
• Задачи толщинометрии, неудовлетворительно решаемые основными методами (например, никель на стали)
• Возможность измерения толщины тонких проводящих покрытий и слоев на металлическом основании, в случае наличия достаточной величины термо-эдс покрытие-основание

Отличительные особенности дефектоскопа ТЭС-364М:

• Оперативнаярассортировка металлов по маркам (по величине термо-эдс)
• Высокаялокальность контроля, недостижимая другими методами
• Автоматическийперевод измеренных значений термо-эдс в значения контролируемых технологических параметров (на пр. толщин, твердости) и марок металла
• Малаячувствительность к кривизне изделия
• Интуитивно понятный русский интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ"

Дефектоскоп-толщиномер ТЭС-364М предназначен для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих немагнитных и ферромагнитных материалов.

Термоэлектрический дефектоскоп-толщиномер ТЭС-364М решает следующие задачи неразрушающего контроля:

• определение марки материала и рассортировка их в случае перепутывания
• определение твердости цементованного слоя изделий из конструкционных сталей
• определение глубины обезуглероженного слоя (в пределах до 0,1 мм) на изделиях из средне- и высокоуглеродистых сталей
• определение степени раскисления закалочных ванн
• определение локальной структурной неоднородности в зоне сварного шва аустенитных сталей
• определение глубины упрочненных слоев (алитирование и др.) на лопатках турбин
• определение толщины гальванического никеля на различных материалах, гальванического никеля с подслоем меди на различных материалах, химического никеля, драгметаллов (золото, серебро, палладий и др.) до 10 мкм и другие подобные задачи гальванической и химической толщинометрии

Принцип работы термоэлектрического дефектоскопа-толщиномера ТЭС-364М:

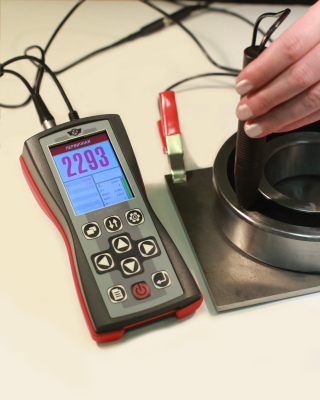

Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.

ТЭДС зависит от металлофизического состояния контролируемого участка:

• химического состава (марка материала)
• структуры (термической обработки)
• глубины упрочненных слоев
• толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы

Функциональная связь между ТЭДС и контролируемым технологическим параметром устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.

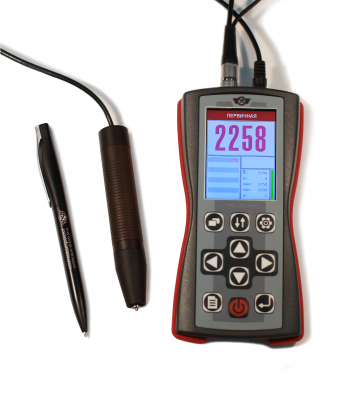

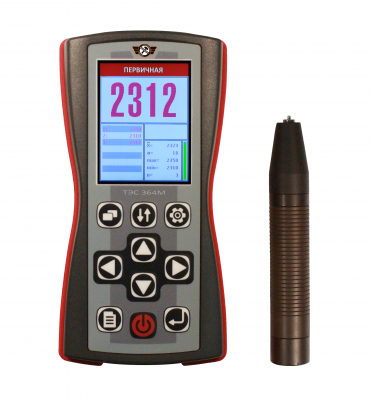

Конструкция ТЭС-364М:

Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.

Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.

Конструкция датчика:

• корпус
• “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди)
• “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи)
• кабель для подключения к электронному блоку

По заказу потребителя в комплект поставки могут входить дополнительные датчики.

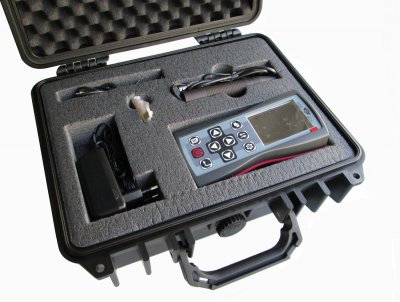

Комплекты поставки дефектоскопа-толщиномера ТЭС-364М:

• Электронный блок ТЭС-364М
• Датчик TC-1
• «Холодный» контакт
• Контрольный образец КО-364М (для проверки работоспособности)
• Кабель для подключения к ПК / кабель для подключения датчика к эл. блоку
• Сетевой блок питания
• Руководство по эксплуатации (совмещено с паспортом)
• Сумка для переноски и хранения

Дополнительные принадлежности к термоэлектрическому дефектоскопу-толщиномеру ТЭС-364М:

• выносной аккумулятор
• дополнительные датчики с различными характеристиками

------------------------------------------------
