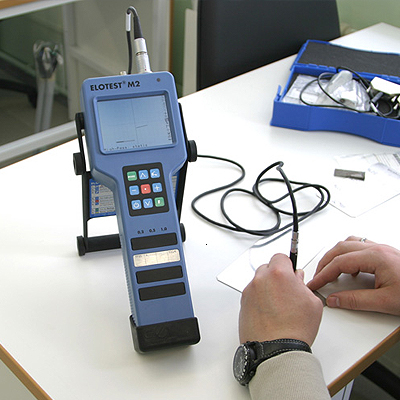

Универсальный портативный вихретоковый прибор ELOTEST M2 V3 снабжен дисплеем комплексных сигналов ("плоскость импеданса") для дефектоскопии со всеми известными зондами и предназначенный для безопасной работы с четким документированием результатов.

Дефектоскоп ELOTEST M2 V3 позволяет проводить:

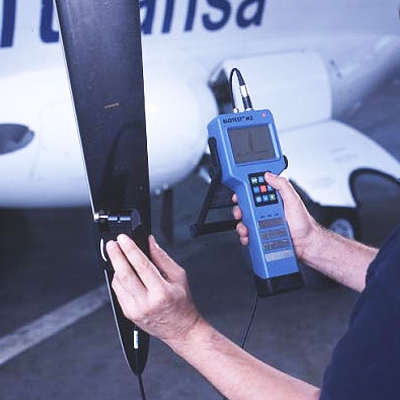

• Ручной контроль с применением абсолютных, дифференциальных, мостовых и др. видов датчиков
• Контроль вращающимися датчиками отверстий в многослойных конструкциях и поверхностей
• Поиск дефектов поверхности или скрытых дефектов в конструкциях
• Поиск коррозии и измерение проводимости и толщины непроводящего слоя
• Внутритрубный контроль с вращающимися датчиками
• Сортировка материалов по твердости

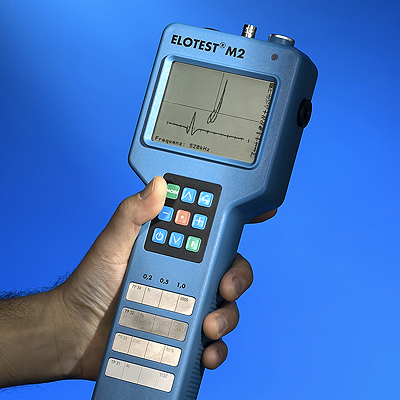

ELOTEST M2 V3 – спроектирован для работы одной рукой на основе эргономических рекомендаций производственной медицины. Центр тяжести прибора находится в ладони, что обеспечивает возможность продолжительной работы без усталости.

Вихретоковый дефектоскоп ELOTEST M2 V3 позволяет осуществлять все виды ручного контроля, начиная с высокочастотной дефектоскопии деталей из высоколегированных сплавов и среднечастотных испытаний на коррозию до низкочастотного контроля многослойных конструкций на предмет обнаружения трещин от напряжений.

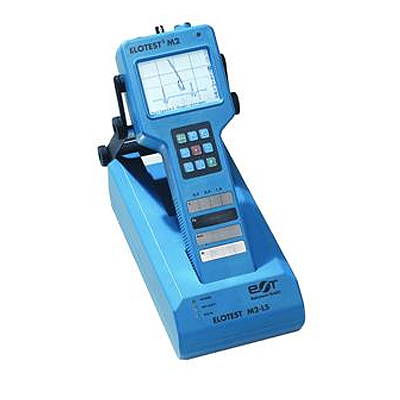

Док станция превращает диагностический инструмент для работы одной рукой в настольный прибор, подключаемый к ПК или принтеру. При установке прибора в базовый блок активируется электроника интеллектуального зарядного устройства, обеспечивающая оптимальный уровень заряда встроенной батареи.

• Применение пиктограмм, работа одной рукой при помощи щелчков по сенсорной клавиатуре
• 6 языков: английский, немецкий, французский, итальянский, шведский и испанский
• Клавиши прямого доступа для управления компенсацией изменения зазора и отрыва
• Программируемые функциональные клавиши
• Интуитивно понятное управление с помощью одноуровневого подменю

Подключение датчиков:

• 11-контактное гнездо Fischer, совместимое с 8-контактным разъемом Rohmann
• BNC-коннектор для параметрических (резонансных) датчиков
• Датчики OEM-изготовителей подключаются через переходник или непосредственно к BNC-коннектору
• Управление скоростью ротора (уравновешенного по моменту) с 10 шагами (для стандартных роторов Rohmann соответствует примерно от 900 до 2700 об/мин)

Автоматическая коррекция сигнала датчика:

• Коррекция ответного сигнала датчика для оптимизации динамики
• Автоматический выбор рабочей частоты в зависимости от характеристик датчика
• Автоматическое согласование абсолютного датчика точно градуированной внутренней компенсирующей нагрузкой (внешние элементы не требуются)

Диапазон частот:

• От 10 Гц до 12 МГц с плавной регулировкой и отображением в Гц, кГц, МГц
• Регулировка тока от 0% до 100% с шагом 2%
• Отклонение частоты от номинального значения менее 1%; стабильность частоты 50 ppm
• Двухчастотная работа в мультиплексном режиме

Усиление:

• Предусиление 0 – 60 дБ с шагом 0,5 дБ (на частотах ниже 100 Гц – от 0 до 40 дБ), 20 дБ подсоединяется
• Усиление 0 – 60 дБ с шагом 0.5 дБ
• Разброс по оси 0 – 20 дБ с шагом 1 дБ
• Автоматический выбор предусиления и усиления

Вращение фазы: 0 – 359,5° с шагом 0,5°; регулируемый шаг

Фильтр:

• НЧ-фильтр от 1,3 Гц до 10 кГц (40 шагов)
• ВЧ-фильтр от 0 Гц до 10 кГц (40 шагов)
• Полосовой фильтр от 0 Гц до 10 кГц (40 шагов); комбинация ФНЧ и ФВЧ
• Автоматический фильтр для работы ротора

ЖК-дисплей:

• ЖКД с светодиодной подсветкой, 80 x 60 мм (3,15" x 2,36")
• Установка контраста с компенсацией температурных воздействий
• Разрешение 320 x 240 пикселей; частота обновления 75 Гц
• 220000 замеров/с без задержки сигнала
• Вывод показаний занимает 100% экрана; при отображении меню – 89%
• Угол обзора 80°

Режимы дисплея:

• Комплексная плоскость / точечное отображение (X/Y) для всех датчиков
• Временная развертка / развертка (Y/t), от 5 мс до 60 с (17 шагов); синхронизированная
• Одновременное отображение X/Y и Y/t (сдвоенный режим)
• Возможность фонового отображения опорного сигнала
• 2 размера экранной сетки с регулировкой яркости
• Выбор зоны отображения: X/Y в центре - X/Y внизу в центре - X/Y внизу справа
• Произвольная установка нулевой точки
• Автоматический запуск при работе ротора
• «Дисплей «водопад» для ротационных измерений
• Одновременное отображение нескольких сигналов в многочастотном режиме
• Время сохранения следа сигнала: от 0,1 до 70 с (12 шагов)
• Хранение отображаемого сигнала; очистка вручную или автоматически (2 – 80 с)

Стандартный экранный режим. Отображение комплексной плоскости или временной развертки; панель задач или пиктограммы используются для установки параметров.

Смешанный двухчастотный режим. Одновременное отображение обоих каналов и смешанного канала.

Двухэкранный роторный режим. Отображение комплексной плоскости в круговом представлении.

Режим ленточной диаграммы. Продолжительная регистрация составляющих сигналов X и Y для восстановления и вывода комплексной плоскости.

Габаритные размеры:

• Эргономичная конструкция
• Макс. размеры: 320 мм (12,6") / 125 мм (4,92") / 73 мм (2,87") (длина/ширина/глубина)
• По дисплею: 120 мм (4,72") / 107 мм (4,21") / 53 мм (2,08") (длина/ширина/глубина)
• По ручке: 185 мм (7,2") / 63 мм (2,48") / 44 мм (1,73") (длина/ширина/глубина)

Масса:

• Оптимизированное положение центра тяжести (в руке оператора)
• Прибор без батареи: приблиз. 530 г (1,1 фунта)
• Литий-ионная батарея: приблиз. 390 г (0,85 фунта)
• Широкодиапазонное зарядное устройство: приблиз. 560 г (1,23 фунта)
• Настольное зарядное устройство (док станция): приблиз. 1070 г (2,35 фунта)

Калибровочные эталоны (по дополнительному заказу):

Калибровочные эталоны: титан, алюминий, нержавеющая и ферромагнитная сталь с опорными насечками: глубина 0,2/0,5/1,0 мм (0,039/0,02/0,008 дюймов); вставляются в ручку прибора

Диспетчер параметров:

Программное обеспечение ПК для архивирования установочных параметров, формирования протоколов контроля и снимков экрана.

------------------------------------------------
