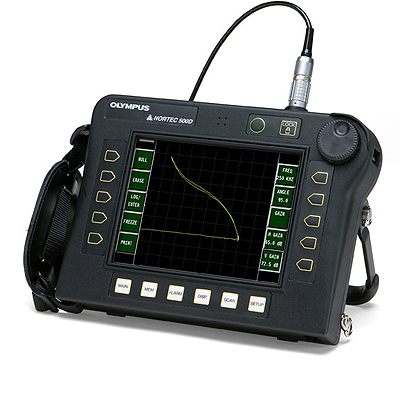

Вихретоковый дефектоскоп Nortec 500 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Вихретоковый дефектоскоп NORTEC 600
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Серия вихретоковых дефектоскопов Nortec 500 превосходит предыдущую серию вихретоковых приборов NORTEC и также имеет три конфигурации - вихретоковый дефектоскоп Nortec 500, Nortec 500S и Nortec 500D.
Каждой конфигурация вихретокового дефектоскопа NORTEC 500 имеет цифровые интерфейсы, увеличенное разрешение и уменьшенный уровень шумов.
Отличительные особенности вихретокового дефектоскопа Nortec 500:
- Встроенные балансные катушки позволяют использовать недорогие абсолютные датчики без внешних адаптеров балансных катушек
- Встроенный предусилитель даёт при необходимости дополнительное усиление при решении сложных задач
- Наличие VGA выхода даёт возможность работы, не оглядываясь постоянно на экран самого прибора
- Опция дистанционного обнуления позволяет обнулить датчик и очистить экран с помощью управления на самом датчике
- Если вес очень критичен, уменьшенные аккумуляторы «облегчают» прибор до 1,2 кг, без ущерба разрешению и размеру экрана
Модификации вихретоковых дефектоскопов серии Nortec 500
- Вихретоковый дефектоскоп Nortec 500 предоставляет возможность базового одночастотного контроля и вывода результатов на внешние устройства
- Вихретоковый дефектоскоп Nortec 500S имеет те же возможности, что и Nortec 500,плюс поддержка вращающихся сканеров, измерение проводимости и толщин непроводящих покрытий
- Вихретоковый дефектоскоп Nortec 500D имеет те же возможности, что и Nortec 500S , плюс возможность одновременного контроля двумя частотами
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Диапазон частот |
50Гц-12МГц усиление: 0-90 dB с шагом 0.1 dB |
|
Фазовращение |
0º - 359º, шаг 1º |
|
Развёртка |
настраиваемая, от 0.005-4 секунд на деление |
|
ВЧ-фильтр |
10-500 Гц, широкополосный |
|
НЧ-фильтр |
откл., от 2 до 500Гц. 2-х полюсный отклик |
|
Встроенный предусилитель |
5X (14 dB) |
|
Напряжение возбуждения датчика |
2В, 6В, 12В |
|
Изменяемое после свечение |
от 0.1 до 5 с |
|
Типы датчиков |
совместим со всеми датчиками NORTEC PowerLink™ |
|
Сигнализации |
положительная или отрицательная логика |
|
Режимы сигнализации |
от 1 до 3-х |
|
Память «снимков» экрана |
20 статичных «снимков» или 60 минут в динамике |
|
Память настроек |
120 настроек |
|
Вывод на печать |
снимок экрана, дата, параметры датчика |
|
Принтеры |
любой серийный принтер |
|
Размеры |
216 мм x 140 мм x 61 мм |
|
Вес |
от 1.2 до 1.7 кг |
|
Дисплей |
133 мм х 99 мм, 165 мм – диагональ, цветной VGA (640 х 480 точек) |
|
Рабочая температура |
-10º /+ 55 ºC |
|
Температура хранения |
-51º/+71 ºC |
|
Влажность |
от 5 до 95 % +/- 5 % |
|
Рабочая высота |
до 4,600 м |
|
ВХОДЫ/ВЫХОДЫ |
|
|
Питание |
2-х штырьковый разъём |
|
Разъём датчика |
16-и штырьковый LEMO и BNC |
|
Аналоговые выходы |
+/- 5 В, 1 В для каждого выхода |
|
Выходы сигнализации |
15-и штырьковый разъём |
|
VGA выход |
15-и штырьковый разъём |
|
ПИТАНИЕ |
|
|
Напряжение |
от 85 до 240 В |
|
Частота |
от 50 до 60 Гц |
|
Время зарядки |
около 4 часов |
|
Аккумуляторы |
Li-Ion, ёмкостью 2,4 или 8,8 Ач |
|
Индикатор заряда аккумулятора |
показывает время работы до разряда |
|
Время работы от аккумулятора |
от 3 до 8 часов |
|
ПРОВОДИМОСТЬ (только Nortec 500S и Nortec 500D) |
|
|
Частота |
60 кГц или 480 кГц |
|
Диапазон измерений |
от 0.9 % до 110 % по шкале IACS или от 0.5 до 64 МСМ/м |
|
Точность измерений |
+/- 0.5 % по шкале IACS от 0.9 % до 65 % и +/- 1.0 % при значениях более 62 % по BAC 5651 |
|
Измерение непроводящих покрытий |
от 0 до 0.38 мм, точность +/- 0.025 мм |
|
СКАНЕРЫ (только Nortec 500S и Nortec 500D) |
|
|
Поддержка сканеров |
все сканеры NORTEC и другиесерийные сканеры |
|
Дисплей с памятью |
до 60 развёрток на отверстие, значение расстояния (сканер PS-5) |
|
ВТОРАЯ ЧАСТОТА (только Nortec 500D) |
|
|
Вторая частота |
от 25 Гц до 6 МГц, в пропорции 1/2 (F1 < 6МГц), 1/4, 1/8, 1/16, 1/32 от 1-ой |
|
Дисплей |
F1 и F2 частота, сумма двух, разница двух, деление экрана пополам на F1 и F2 |
|
НЧ-фильтр |
возможен только на основной (F1) частоте |
