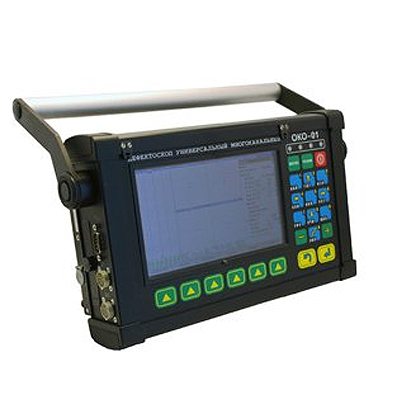

Универсальный многоканальный вихретоковый дефектоскоп ВД-ОКО-01 предназначен для решения широкого спектра задач вихретоковой дефектоскопии в промышленности.

Вихретоковый дефектоскоп ОКО-01 используется в следующих отраслях:

• Авиационная промышленность - контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции и т.д.)
• Железнодорожный транспорт - контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележек грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.);
• Нефтегазовая отрасль - контроль нефтепроводов, сосудов под давлением и т.д.
• Химическая промышленность - контроль трубопроводов, промышленных резервуаров и т.д.
• Энергетическая промышленность -контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.
• Машиностроение - контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, металлических частей несущих конструкций и т.д.

Преимущества дефектоскопа ОКО-01:

• Высокая производительность, за счет многоканальности дефектоскопа
• Возможность внедрения дефектоскопа при проведении механизированного и автоматизированного контроля
• Исключение влияния субъективного фактора (при условии использования его в составе механизированной системы контроля)
• Дефектоскоп обеспечивает возможность оценки глубины и протяженности дефекта, а также световую и звуковую сигнализацию дефекта
• Простота в работе благодаря интуитивному интерфейсу
• Документирование всех результатов контроля и расширенные возможности анализа данных

Отличительные особенности дефектоскопа:

• Большой цветной высококонтрастный TFT дисплей
• Система АСД: 4 светодиода, звуковая сирена
• Работа с различными сканирующими устройствами
• Поддержка USB
• Возможность подключение до двух датчиков пути
• Возможность реализации программного обеспечения под различные задачи контроля: контроль тела труб, контроль проката, контроль колесных пар, контроль прутков и проволоки и т.д.

Сервисные функции прибора ОКО-01:

• порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» на стандартном образце: протяженность - 2 мм; глубина - 0,05 мм; раскрытие - от 0,02 мм.
• диапазон установки рабочих частот составляет - от 50 Гц до 2 МГц
• напряжения выхода генератора (удвоенная амплитуда) - от 0,5 В до 16 В
• диапазон регулируемого коэффициента усиления - 52 дБ
• цифровая фильтрация, 3 типа фильтров: Полосовой, Дифференциальный, Усредняющий
• электронный тракт прибора состоит из 1-го физического канала с возможностью мультиплексирования при использовании внешних коммутаторов
• возможность подключения 4-х мультиплексорных блоков
• подключение до 32-х каналов к одному мультиплексорному блоку
• внешняя синхронизация
• световая (4 светодиода) и звуковая сигнализация наличия дефектов
• автоматическая (фазовая) отстройка от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля
• возможность подключения и работы с ВТП следующего типа:
• дифференциальный ВТП
• дифференциальный ВТП, включенный по схеме моста
• дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой
• дифференциальный ВТП, трансформаторного типа
• абсолютный (параметрический) ВТП
• абсолютный ВТП трансформаторного типа
• отображение вихретокового сигнала в различных представлениях:
• отображение 4-х зон на одной странице
• режим MULTY - в одной зоне отображаются ленточные диаграммы, каждая из которых соответствует определенному каналу
• комплексная плоскость (XY) - позволяет выделять дефекты на фоне помех путем анализа формы сигнала;
• 2D - режим двухмерного отображения дефектов
• столбиковая диаграмма (BAR)
• время установления рабочего режима дефектоскопа - не более 1 минуты
• сохранение настроек прибора и результатов контроля на карте памяти compact-flash
• режим двусторонней связи с ПЭВМ через USB порт (для ввода в ПЭВМ информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПЭВМ в память дефектоскопа)
• возможность подключения датчика пути
• четыре независимых рамки автоматической сигнализации дефекта (АСД) для каждой зоны отображения;
• оценка глубины и протяженности дефекта
• возможность смешивания каналов
• возможность выбора цвета отображения сигнала для каждого канала и смеси индивидуально
• функция автоочистки экрана
• встроенные часы и календарь
• подсветка экрана
• регулировка яркости экрана
• контроль перегрузки входного тракта
• контроль заполнения памяти дефектоскопа
• контроль степени разряда аккумулятора
• дружественный мультиязычный интерфейс
• время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей - не менее 8 часов
• электрическое питание дефектоскопа осуществляется от следующих источников:
• блока питания аккумуляторного номинальным напряжением 12 В и номинальной емкостью 9А×час; сети переменного тока напряжением от 187 В до 242 В, частотой (50 ± 1) Гц

Реализованные конфигурации:

Путем создания специальных сканеров для прибора ВД-ОКО-01 можно эффективно решать задачи дефектоскопии металлических узлов и деталей в различных отраслях промышленности. В итоге дефектоскоп ВД-ОКО-01 в комплекте со сканирующим устройством представляет собой универсальный механизированный комплекс неразрушающего контроля.

Дефектоскоп вихретоковый ВД-ОКО-01 совместно со сканирующими устройствами на сегодняшний день обеспечивает решение следующих задач вихретоковой дефектоскопии:

• Контроль трубопроводов и листового проката

Серия многоканальных сканирующих устройств ВД-СКАНЕР на базе дефектоскопа ВД-ОКО-01 предназначенных для проведения механизированного вихретокового контроля цилиндрических поверхностей с различными радиусами кривизны с целью обнаружения поверхностных дефектов типа продольных и поперечных трещин, закатов, плен и т.п.

• Контроль галтельных переходов и цилиндрических поверхностей

Семейство сканеров СКВ-ГП предназначенных для проведения 100% механизированного контроля галтельных переходов с различным радиусом кривизны на цилиндрических поверхностях.

Дополнительное программное обеспечение:

Специализированное программное обеспечение для обработки результатов контроля универсального вихретокового дефектоскопа ВД-ОКО-01 служит для расширения функциональности и повышения удобства работы с прибором. Данная программа предусматривает работу с сохраненными данными на персональном компьютере.

Основными преимуществами использования программы являются:

• Удобный поканальный просмотр результатов контроля
• возможность автоматической прокрутки сохраненной дефектограммы с различными скоростями
• возможность изменения типа отображаемых результатов, а именно отображение сырых данных в режиме: MULTY; 2D; XY
• цифровая обработка результатов контроля с применением фильтров: Полосового, Дифференциального, Усредняющего

Полученные во время контроля данные можно обработать используя алгоритмы цифровой фильтрации. Это может улучшить отношение сигнал/шум, выделить полезную составляющую сигнала или подавить сигналы от мешающих факторов (дрейф нуля, колебания руки, изменение геометрических размеров ОК и т.п.)

Примеры применения цифровой фильтрации в программе обработки сигналов:

Усредняющий фильтр:

Работа усредняющего фильтра похожа на работу НЧ фильтра, его задача устранить высокочастотный шум, присутствующий в сигнале, и тем самым поднять отношение сигнал/шум. Как правило, используется при работе на больших усилениях.

Полосовой фильтр:

Сигналы, полученные при контроле вращающейся гильзы цилиндра, с последующей обработкой полосовым фильтром, позволяющим подавить низкочастотную гармоническую составляющую, связанную с вращением гильзы.

Дифференциальный фильтр:

В ряде случаев, когда сигнал от мешающего фактора имеет ярко выраженный периодический характер , его можно эффективно устранить (или свести к минимуму) при помощи дифференциального фильтра.

• настройка параметров фильтров
• настройка блока АСД
• калибровка
• изменение масштаба отображения, увеличение заданной области, удобная прокрутка графиков
• оценка глубины дефекта
• выдача таблицы с данными по обнаруженным дефектам, а именно:
  • номер канала, по которому произошло срабатывание АСД
  • координата расположения дефекта
  • амплитуда и фаза сигнала превысившего пороговый уровень
  • глубина дефекта
• вывод на печать отчета вихретокового контроля с отображением сигналов от дефекта

------------------------------------------------
