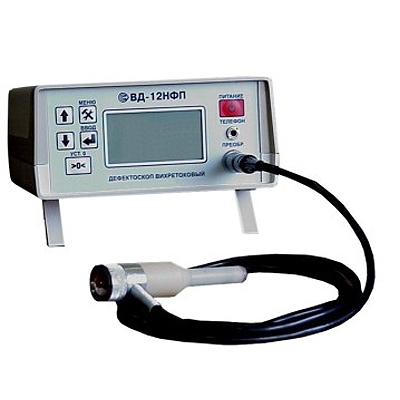

Вихретоковый дефектоскоп ВД-12НФП
Госреестр (ГРСИ): не указано
Вихретоковый дефектоскоп ВД-12НФП предназначен для обнаружения поверхностных трещин в деталях из ферромагнитных и немагнитных сталей и сплавов.
Принцип действия:
Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем.
Вихретоковый дефектоскоп ВД-12НФП обладает следующими отличительными особенностями:
- контроль изделий с шероховатостью поверхности Rz320
- оценка степени опасности (глубины) дефекта
- визуализация сигнала от дефекта
- автоматическое определение типа преобразователя
- встроенная память для сохранения результатов контроля
- 5 универсальных программ для сохранения настроек
- передача данных в персональный компьютер с распечаткой протокола контроля
Комплект поставки дефектоскопа ВД-12НФП:
- Блок электронный ВД-12НФП
- Преобразователь, тип 1
- Преобразователь, тип 2
- Аккумуляторы типа АА
- Зарядное устройство
- Телефон малогабарит¬ный
- CD с программным обеспечением
- Ключ специальный
- Футляр
- Сумка-чехол
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Режимы отстройки от влияющих факторов |
в статическом режиме работы ручной | в динамическом режиме работы ручной и автоматический
|
|
Предел допускаемой абсолютной погрешности оценки степени опасности (глубины) дефекта в диапазоне глубин от 0,5 до 3,0 мм не более |
D=±(0,1+0,3X) мм, где Х-оцениваемая глубина дефекта |
|
Скорость сканирования изделия, м/с |
0,02...0,1 |
|
Частота тока возбуждения преобразователя, кГц |
70 |
|
Электропитание |
от 4-х аккумуляторов типа АА напряжением 1.2В |
|
Ток потребления от полностью заряженных аккумуляторов, мА, не более |
при выключенной подсветке дисплея 90 - при включенной подсветке дисплея 250 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Продолжительность непрерывной работы, ч, не менее |
8 |
|
Общий объем встроенной памяти, байт |
32768 |
|
Максимальное количество ячеек памяти |
120 |
|
Связь с персональным компьютером |
по инфракрасному каналу |
|
Габаритные размеры, мм - электронного блока (ДxШxГ) - преобразователей (Диаметр х Длина) - Иа5.125.030 | Иа5.125.031 | (с защитным колпачком) | Иа.125.031-01 (с защитным колпачком) |
190х150х70 | 20х105 | 20х130 | 20х130 |
|
Диапазон рабочих температур, °C |
от -10 до +40 |
|
Степень защиты от проникновения твердых тел и воды |
IP30 |
|
Масса, кг, не более - электронного блока (с элементами питания) - каждого преобразователя |
0,9 | 0,1 |
