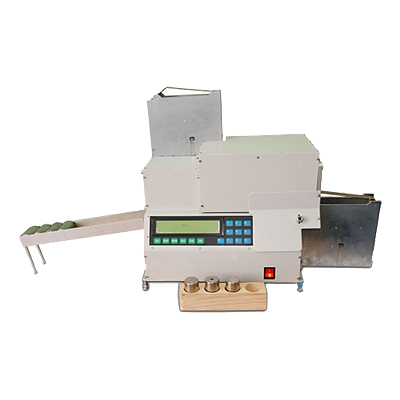

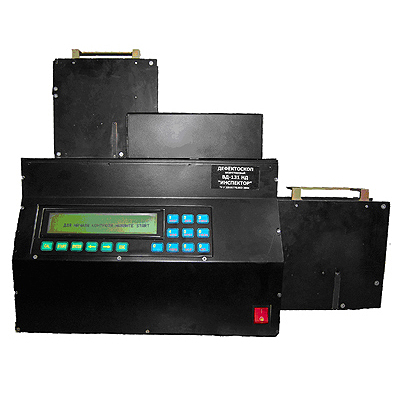

Вихретоковый дефектоскоп ВД-131 НД
Госреестр (ГРСИ): не указано
Cпециализированный вихретоковый дефектоскоп НПП Промприбор ВД-131 НД предназначен для выявления поверхностных дефектов в стальных цилиндрических роликах диаметром ø 32 мм и длиной 52 мм из состава подшипников качения, используемых в буксовых узлах грузовых и пассажирских железнодорожных вагонов, а также для контроля иных фигур вращения таких как: шаровые и поршневые пальцы, гильзы, цилиндры, поршневые штоки, патронные корпуса и т.д.
Дефектоскоп может применяться для проведения неразрушающего контроля цилиндрических роликов на территории завода изготовителя, вагоностроительных и вагоноремонтных предприятиях.
По функциональному назначению дефектоскоп относится к группе специализированных вихретоковых дефектоскопов, по конструктивному исполнению – к стационарным, по степени участия оператора в процессе контроля – к автоматическим.
Особенности и преимущества:
- Контроль торцевых поверхностей роликов
- Контроль боковой цилиндрической поверхности ролика
- Выявление дефектов глубиной от 0,1 мм с раскрытием от 2 мкм
- Наличие размагничивающего устройства
- Высокая производительность контроля (не менее 120 роликов в час)
- Автоматическая сортировка годных и бракованных роликов по приемным кассетам
- Небольшие габаритные размеры
- Удобство в обслуживании
- Время непрерывной работы дефектоскопа – не менее 8 ч
- Формирование электронных протоколов контроля и передача их на ПЭВМ
- Автоматическую сортировку годных и бракованных роликов по отдельным изоляторам
- Наличие комплекта мер для контроля работоспособности КМ-131
- Внесено в реестр средств измерений РФ и РЖД
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Количество вихретоковых каналов дефектоскопа | 3 шт |
| Минимальная глубина обнаруживаемого дефекта | 0,1 мм |
| Зоны поверхности роликов, наличие дефектов в которых контролируется | – торцевой поверхности (ограниченная кругами радиусами от 8 до 16 мм); – цилиндрическая поверхность шириной 44 мм, которая расположена на расстоянии 4 мм от торцевой поверхности |
| Время установления рабочего режима дефектоскопа | не более 7 минут |
| Время непрерывной работы дефектоскопа | не менее восьми часов |
| Производительность контроля | не менее 120 роликов в час |
| Электрическое питание дефектоскопа | осуществляется от сети переменного тока напряжением от 198В до 242В, частотой (50 ± 0,1) Гц |
| Номинальный электрический ток | потребляемый дефектоскопом от сети переменного тока, не более 250 мА, (пиковое значение не более 3 А) |
| Габаритные размеры дефектоскопа (в собранном виде) | не более 1000 мм × 400 мм × 600 мм. |
| Масса дефектоскопа | не более 35 кг |
| Дефектоскоп при эксплуатации устойчив к воздействию следующих факторов | – температуры окружающего воздуха от 1 до 35 °С; – относительной влажности воздуха до 80 % при температуре 20 °С |
| Степень защиты корпуса дефектоскопа от проникновения твердых тел и воды | IP10 по ГОСТ 14254 |
