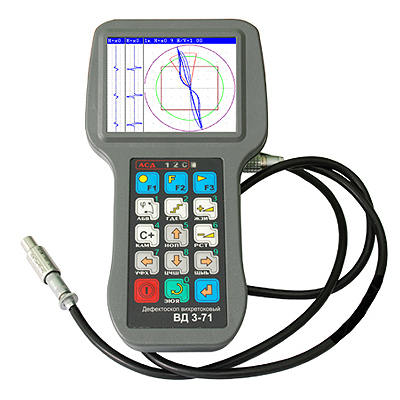

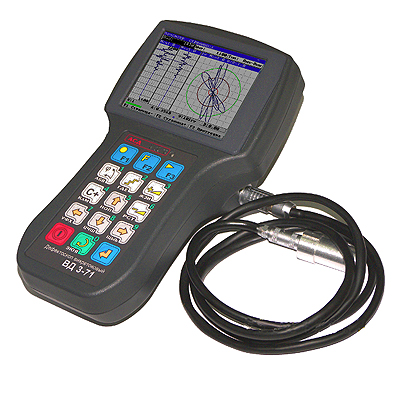

Вихретоковый дефектоскоп ВД3-71
Госреестр (ГРСИ): не указано

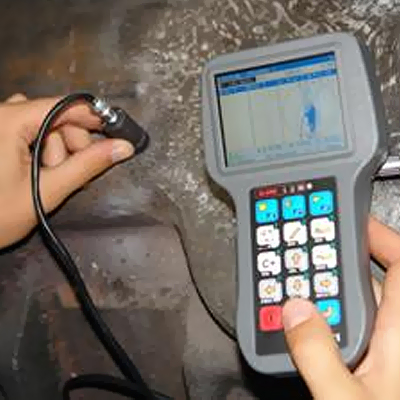

Дефектоскоп вихретоковый НПП Промприбор ВД3-71 НК-IVУ относится к средствам контроля и предназначен для ручного контроля вихретоковым методом деталей и узлов вагонов, локомотивов и моторвагонного подвижного состава на наличие поверхностных дефектов типа нарушения сплошности материала.
Локомотивная версия осуществляет контроль деталей и узлов локомотивов и моторвагонного подвижного состава (детали колесной пары, компрессора автотормозного устройства, дизеля, автосцепного устройства, экипажной части тепловозов 2ТЭ10, 2ТЭ116, экипажной части тепловозов ТЭМ2, экипажной части тепловозов ЧМЭ3, экипажной части электровозов серии ВЛ, экипажной части электровозов серии ЧС, моторные вагоны МВПС, прицепные вагоны МВПС и т.д.) в соответствии с технологической инструкцией ЦТт-18/2.
Особенности и преимущества:
- Портативный вихретоковый дефектоскоп ВД3-71 НК-IVУ с преобразователями содержит специализированные настройки для контроля деталей и узлов
- В комплект дефектоскопа входят специализированные ВТП, оснащенные защитными корпусами и износостойкими протекторами
- Возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля
- Возможность сохранения в памяти дефектоскопа большого количества настроек и результатов контроля
- Расширенные возможности анализа данных благодаря специализированному программному обеспечению
- Режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа)
- Возможность оценки глубины и протяженности дефекта
- Световая и звуковая сигнализация дефекта
- Малые массогабаритные показатели
- Цветной высококонтрастный TFT дисплей
- Система АСД: 4 трехцветных светодиода, звуковая сигнализация
- Возможность работы в двухчастотном режиме
- Упрощенная процедура калибровки прибора на стандартных образцах
- Возможность подключения датчика пути
- Возможность быстрого измерения отношения сигнал/шум
- Поддержка USB
- Диапазон рабочих температур от -10 до +40 °С
- Возможно низкотемпературное исполнение прибора (от -30 °С)
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Порог чувствительности дефектоскопа на искусственных дефектах типа «пропил» в мере 2353.08 при работе с вихретоковыми преобразователем типа ПН-09-МДФ01 | глубина – 0,1 мм, ширина – 0,1 мм |
| Дефектоскоп обеспечивает возможность установки оператором пороговой глубины контролируемых дефектов в диапазоне | от 0,2 до 3,0 мм с допускаемым отклонением ± 0,1 мм |
| Диапазон установки рабочих частот | от 500 Гц до 6 МГц |
| Установка максимальной частоты выборки / дискретизации | 3000 Гц |
| Установка диапазона регулирования напряжения сигнала возбуждения ВТП (удвоенная амплитуда) | 0,5; 1; 2; 4; 8 В |
| Диапазон установки коэффициента усиления | от 0 до 40 дБ с шагом 1,0; 10,0 дБ |
| При отображении сигнала в комплексной плоскости возможны следующие варианты |
- центр комплексной плоскости находится по центру зоны отображения |
| Вращение фазы | от 0° до 360° с шагом 0,1°; 1,0°; 10,0° |
| Фильтр |
- нижних частот НЧ |
| Алгоритмы для смеси двух частот (каналов) | - суммирование - вычитание - суммирование с инверсией по горизонтали - суммирование с инверсией по вертикали - произведение |
| Режимы отображения сигнала | комплексная плоскость – X(y) временная развертка – X(t), Y(t) круговая развертка – X(y)+А |
| Типы пороговых уровней | - круг - порог - сектор - отсечка |
| Многочастотная работа | 2 – частотное мультиплексирование независимое регулирование обеих частот смешивание сигналов для подавления нежелательных эффектов |
| Время установления рабочего режима дефектоскопа | не более одной минуты |
| Время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей | не менее 7 часов |
| Электрическое питание дефектоскопа от аккумуляторной батареи с напряжением | 12В |
| Габаритные размеры дефектоскопа | не более (188 х 107 х 78) мм |
| Подключаемые ВТП | - дифференциальный ВТП - дифференциальный ВТП, включенный по схеме моста - дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой - дифференциальный ВТП, трансформаторного типа;- абсолютный (параметрический) ВТП - абсолютный ВТП трансформаторного типа |
| Диапазона рабочих температур окружающего воздуха | от -10 до +40 °С |
| Защита от воздействия окружающей среды | IP64 по ГОСТ 14254 |
| Дисплей | цветной TFT |
| Размер экрана | 70 х 50 мм |
| Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра) | не более 0,8 кг |
