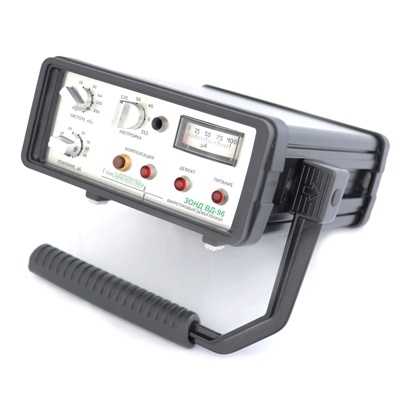

Вихретоковый дефектоскоп ЗОНД ВД-96 предназначен для выявления дефектов типа трещин и коррозионных поражений в различных объектах из магнитных и немагнитных сталей, цветных, тугоплавких металлов и сплавов и определения глубины выявленных трещин.

Области применения вихретокового дефектоскопа ЗОНД ВД-96:

• Нефтегазодобывающая промышленность и строительство - выявление коррозионных поражений трубопроводов под слоем изоляции. Выявление трещин в компрессорном оборудовании
• Энергетика - контроль корпусного оборудования и трубопроводов на наличие трещин и коррозии. Контроль деталей турбин и труб теплообменников
• Авиационная техника - выявление коррозионных поражений под обшивкой планера, выявление трещин вокруг заклёпок, на лопатках турбин и т.д.

Отличительные особенности вихретокового дефектоскопа ЗОНД ВД-96:

• Высокая чувствительность к подповерхностным трещинам (глубина залегания до 5 мм)
• Выявление дефектов под слоем любого диэлектрического покрытия и/или ржавчины
• Возможность использования различных типов вихретоковых преобразователей (ВТП)
• Повышенная износостойкость датчиков
• Отстройка в широком диапазоне от влияния мешающих факторов
• Возможность использования режима "комплексная плоскость" при подключении внешнего осциллографа

Технические характеристики вихретокового дефектоскопа ЗОНД ВД-96:

• Минимальные размеры выявляемых трещин: ширина - 10 мкм, глубина - 100 мкм, длина - 0.6 мм
• Диапазон рабочих частот: 1...250 кГц
• Электропитание: 6 элементов А316 или сеть 220 В
• Время непрерывной работы от одного комплекта гальванических элементов: не менее 50 часов
• Масса: 1100 г
• Габариты электронного блока: 156 Х 70 Х 200 мм
• Диапазон рабочих температур: -10...+55^o C

Комплект поставки вихретокового дефектоскопа ЗОНД ВД-96:

• Блок электронный: 1 шт
• Элементы питания АА: 6 шт
• Сетевой адаптер с кабелем: 1 шт
• Кабель соединительный РС-50 для подключения к осциллографу: 2 шт
• Чехол для работы вне лаборатории: 1 шт
• Паспорт: 1 шт
• Универсальный вихретоковый преобразователь УВТП-10х30 (рабочая поверхность 10х30 мм) - 1 шт
• Вихретоковый преобразователь карандашного типа ВТП-103 - 1шт
• Сумка для транспортировки: 1 шт

Дополнительные принадлежности:

Преобразователи:

• УВТП-7х20 - универсальный вихретоковый преобразователь для выявления трещин и коррозионных поражений в магнитных и немагнитных металлах. Преобразователь имеет износостойкий протектор из нержавеющей стали. Диапазон рабочего зазора до 6мм. Работа на поверхностях с малой кривизной
• КВТП-2х4 - карандашный вихретоковый преобразователь для выявления дефектов в труднодоступных местах. Рабочий зазор до 3 мм
• ПН-15А – специализированный вихретоковый преобразователь предназначен для контроля плоских, конических и цилиндрических поверхностей валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
• ПН-15Б - специализированный вихретоковый преобразователь предназначен для контроля галтелей и проточек на конических и цилиндрических поверхностях валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
• ПН-15В - специализированный вихретоковый преобразователь предназначен для контроля резьбовых поверхностей валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96

Кабели и ПО:

• Кабель для связи с ПК в режиме комплексной плоскости
• ПО для работы в режиме комплексной плоскости на ПК

Контрольные образцы для Зонд ВД-96:

• Контрольный образец В-1 - предназначен для определения работоспособности и пороговой чувствительности вихретоковых дефектоскопов при контроле валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
• Контрольный образец ОСП-20х70х6-Аl (алюминий; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-20х70х6-Бр (бронза; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-20х70х6-Fe (сталь; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-20х70х6-СтНМ (сталь нерж; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-20х70х6-Ti (титан; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-25х150х6-Аl (алюминий; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-25х1500х6-Fe (сталь; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-25х1500х6-Бр (бронза; три риски глубиной: 0,2 / 0,5 / 1,0 мм)

------------------------------------------------
