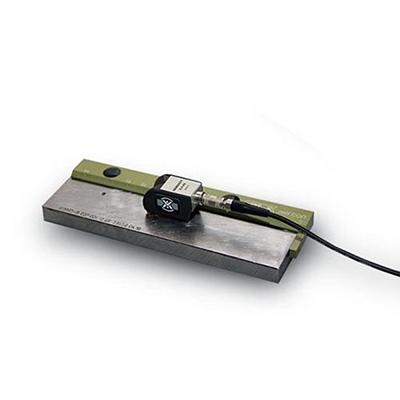

Рейсшина RELS СОП - вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя на стандартном образце предприятия (СОП плоский). Рейсшина упрощает процедуру настройки ультразвукового дефектоскопа с наклонными преобразователями типа П121-ХХ-ХХ/ П122-ХХ-ХХ. Рейсшина наиболее удобна для начинающих дефектоскопистов.

Рейсшина RELS СОП предназначена для обеспечения прямолинейного перемещения наклонных преобразователей на стандартных образцах предприятия (СОП). Линейное перемещение преобразователя обеспечивает удобство поиска и фиксацию максимума амплитуды от искусственного дефекта на СОП при работе, как прямым, так и отраженным лучом. Тщательно подобранное сочетание степени магнитного прижатия и обеспечение анти проскальзывающего эффекта позволяет быстро выставить нужное положение рейсшины на образце и надежно удерживать траекторию перемещения преобразователя на СОПе.

Эксплуатационно-потребительские свойства рейсшины RELS СОП:

• Не требуется процедур крепления. Возможность мгновенной установки произвольного положения на стандартном образце
• Анти проскальзывающий эффект обеспечивается даже на замасленной поверхности образца
• Возможность численно-оценочной ориентации преобразователей к дефектам образца
• Минимальное трение преобразователя о рейсшину
• Возможность контроля азимутального перекоса преобразователя на поверхности образца
• Универсальное применение на различных стальных образцах и калибрах

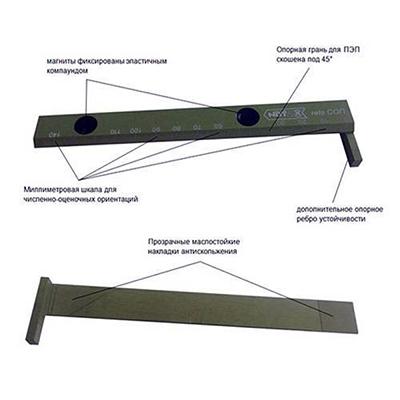

Конструктивное исполнение рейсшины RELS СОП:

• Рейсшина изготовлена из легкого прочного авиационного сплава
• Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие, вмятин, заусенец, царапин, режущих кромок)
• Цветное защитно-декоративное покрытие
• Встроенные магниты для фиксации положения на образце. Магниты фиксированы эластичным компаундом для поглощения случайных ударно-вибрационных нагрузок
• Маслостойкие элементы антискольжения рейсшины
• Миллиметровая шкала по всей длине (145 мм) нанесена высокоточным лазерным методом
• Дополнительное опорное ребро устойчивости
• Грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45°, что уменьшает трение ПЭП о рейсшину

------------------------------------------------
