Основной комплект для настройки акустической аппаратуры (ультразвуковых дефектоскопов с пьезоэлектрическими преобразователями). В комплекте к образцам добавлен комплект рейсшин RELS СО-2, RELS СО-3.

Стандартный образец СО-2 применяют при контроле ультразвуковым дефектоскопом изделий из малоуглеродистой и низколегированной сталей для определения:

• Условной чувствительности
• Мертвой зоны
• Погрешности глубиномера
• Угла ввода луча
• Ширины основного лепестка диаграммы направленности
• Импульсного коэффициента преобразования
• Предельной чувствительности

Характеристики образца СО-2:

• Образец изготовлен из стали марки 20 или из стали марки 3 по ГОСТ 14637
• Скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с
• Время распространения ультразвуковых колебаний в прямом и обратном направлениях 20±1 мкс
• Геометрические размеры соответствуют требованиям ГОСТ 14782

Стандартный образец СО-3 применяют для определения точки выхода ультразвукового луча и стрелы наклонного ультразвукового преобразователя. Может применяться для определения времени распространения ультразвуковых колебаний в призме преобразователя.

Характеристики образца СО-3:

• Образец изготовлен из стали марки 20 по или из стали марки 3 по ГОСТ 14637
• Скорость распространения продольной волны в материале образца при температуре 20±5 °С составляет 5900±59 м/с
• Геометрические размеры соответствуют требованиям ГОСТ 14782

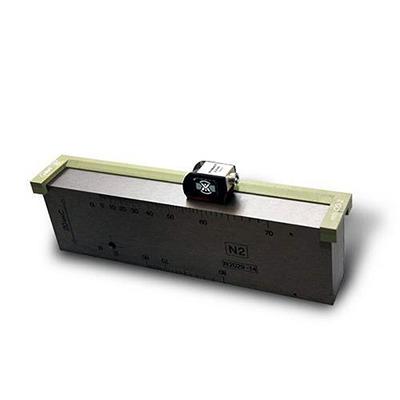

Рейсшина RELS CO-2 - вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя П121-ХХ-ХХ на стандартном образце СО-2. Облегчает процедуру настройки ультразвукового дефектоскопа с ультразвуковыми преобразователями. Особенно удобна рейсшина для начинающих дефектоскопистов.
Рейсшина RELS СO-2 предназначена для обеспечения прямолинейного перемещения преобразователей на стандартном образце СО-2 и облегчения поиска максимума сигналов от искусственных отражателей с последующей их фиксацией.

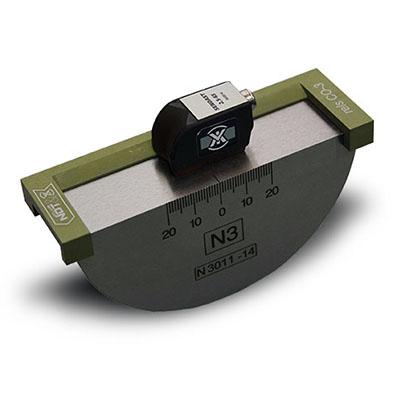

Рейсшина RELS СO-3 - вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя на стандартном образце СО-3. Облегчает процедуру настройки ультразвукового дефектоскопа с наклонными ультразвуковыми преобразователями типа П121-ХХ-ХХ.Особенно удобна рейсшина для начинающих дефектоскопистов.

Рейсшина RELS СO-3 предназначена для обеспечения прямолинейного перемещения преобразователей на стандартном образце СО-3 и облегчения поиска максимума сигнала от сферической поверхности образца с последующей его фиксацией.

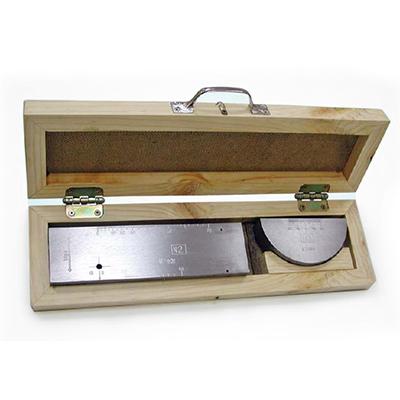

Комплект поставки:

• Образец СО-2 с поверкой
• Рейсшина RELS СО-2
• Образец СО-3 с поверкой
• Рейсшина RELS СО-3
• Футляр
• Паспорт

------------------------------------------------
