Отраслевые контрольные образцы Константа
Госреестр (ГРСИ): не указано
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Тип
|
Материал
|
Имитируемый дефект
|
Величина дефекта, мм |
Шероховатость рабочей поверхности, мкм
|
|
| Глубина | Раскрытие | ||||

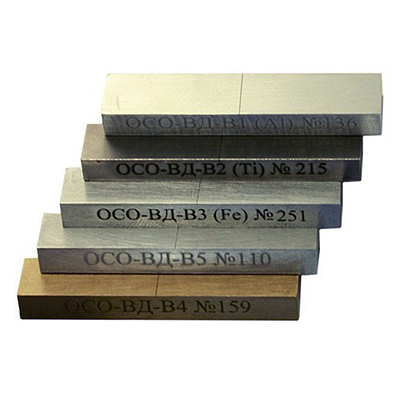

| ОСО-ВД-В1 (Al) | Д16Т σ = 17,5 МСм/м |
поверхностная трещина | 0,2 | не более 0,1 | Ra=1,25 |
| ОСО-ВД-В2 (Ti) | титановый сплав σ = 1 МСм/м |
поверхностная трещина | 0,5 | не более 0,1 | Ra=1,25 |
| ОСО-ВД-В3 (Fe) | 30ХГСНА | поверхностная трещина | 0,2 | не более 0,1 | Ra=1,25 |
| ОСО-ВД-В4 | алюминиевый сплав σ = 8 МСм/м |
поверхностная трещина | 0,2 | не более 0,1 | Ra=1,25 |
| ОСО-ВД-В5 | алюминиевый сплав σ= 24 МСм/м |
поверхностная трещина | 0,2 | не более 0,1 | Ra=1,25 |
|
СОП-НО-037
|
Ст45
|
поверхностная трещина на поверхности с большой шероховатостью
|
0,2 0,5 1,0 2,0 |
не более 0,3
|
Ra=1,25 |
| 0,6 | Rz=160 | ||||
|
СОП-НО-038
СОП-НО-038 (ТПС) |
Ст20
|
поверхностная трещина на поверхности с большой шероховатостью
|
0,2 0,5 1,0 2,0 |
не более 0,3
|
Ra=1,25 |
| 0,6 (2,0) | Rz=320 | ||||
| СОП-205 | Д16Т σ = 17,5 МСм/м |
трещина во втором слое под бездефектным листом металла, развивающаяся от заклепки | протяженность 7 мм раскрытие не более 0,1 мм |
Ra=1,25 | |
| СОП-206 | литьевой алюминиевый сплав σ = 25 МСм/м |
трещина, развивающаяся со стороны, противоположной стороне контроля | остаточная толщина металла: 6,0 4,0 2,0 |
не более 0,5 | Ra=1,25 |
| СОП-207 | Д16Т σ = 17,5 МСм/м |
трещина во втором слое под стыком листов металла | протяженность 22 мм раскрытие не более 0,1 мм |
Ra=1,25 | |
| КО1 № 1 (в соответствии с РД-13-03-2006) |
Сталь 40Х | поверхностная трещина | 0,1 0,2 0,5 1,0 |
не более 0,1 | Ra=1,25 |
| КО1 № 2 (в соответствии с РД-13-03-2006) |
Сталь 40Х | трещина на ребре | 0,5 | не более 0,1 | Ra=1,25 |
| КО-1570 | АК-6 | короткая поверхностная трещина на ровной и криволинейной поверхности | протяженность 2 мм раскрытие 0,1 мм глубина 0,2 мм; 0,5 мм |
Ra=1,25 | |
| СО-213.01 (Fe) (в соответствии с СО-153-34.17.440-2003) |
Сталь 20 | поверхностная трещина | 0,5; 2,0 | не более 0,3 | Ra=1,25 |
| КО-1640 (в соответствии с СО-153-34.17.440-2003) |
Сталь 40Х | трещина на дне тепловой канавки и на галтельном переходе | 1,0; 2,0; 3,0 | 0,3 | Ra=1,25 |
| КО-1780.01 КО-1780.02 |
AISI 304 (08Х18Н10) | трещина конечной длины в корне сварного шва | протяженность 20 мм раскрытие 0,3 мм глубина 1,0 мм |
Ra=1,25 | |
| КО-1775 КО-1776 (в соответствии с AMP-39-A-32-41-00-00A-287A-B для вертолетов AW139) |
АМЦ АМГ6 |
поверхностная трещина конечной длины на ровной и криволинейной поверхности | 0,3; 0,5; 1,0 0,3; 0,5; 0,76 |
не более 0,1 | Ra=1,25 |
