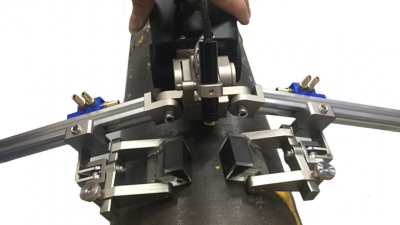

Сканер TWN-07
Госреестр (ГРСИ): не указано
TWN-07 – ручной сканер для ультразвукового контроля методом TОFD или двумя преобразователями на фазированной решетке. Является модифицированной версией TWN-06 со специальной гибкой рейкой для контроля продольных сварных швов.
Простая и удобная конструкция сканера в виде «мышки» позволяет проводить контроль с обеих сторон сварного соединения одновременно, тем самым повышая эффективность и скорость проведения контроля. Подходит для контроля сварных швов труб диаметром от 100 мм до плоских поверхностей.
Особенности TWN-07:
- Специализированная рейка позволяет устанавливать два преобразователя ФР или TOFD и регулировать расстояние между ними
- Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
- Эргономичный корпус в виде "мышки" позволяет удобно перемещать сканер по объекту контроля
- Четыре магнитных колеса надежно удерживают сканер на поверхности объекта контроля
- Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователя
- Разъем кодировщика совместим со всеми дефектоскопами
Комплект поставки сканера TWN-07:
- Основная каретка сканера
- Кодировщик с кабелем, 5 м
- Гибкая металлическая рейка для крепления преобразователей
- Подпружиненные держатели для одной пары преобразователей – ФР или TOFD
- Дополнительное магнитное колесо для крепления рейки
- Лазерный указатель для слежения за сварным швом
- Комплект ирригационных трубок
- Комплект ЗИП
- Комплект инструментов
- Паспорт и руководство пользователя
- Транспортировочный кейс
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Методы контроля |
Фазированные решётки (PA), Дифракционно-временной метод (TOFD) |
|
Тип сканера |
Ручной |
|
Сварные соединения |
Плоские, Кольцевые, Продольные |
|
Диаметр трубопроводов (мин) |
100 |
|
Диаметр трубопроводов (макс) |
плоскость |
|
Крепления для преобразователей, пар |
1 |
