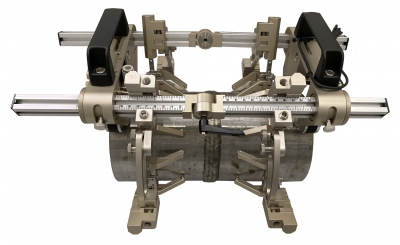

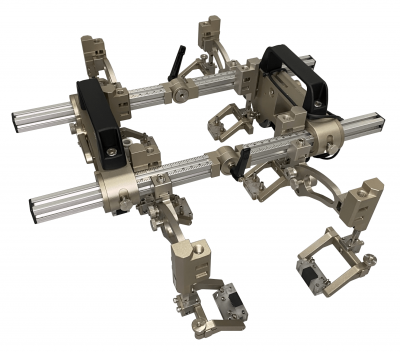

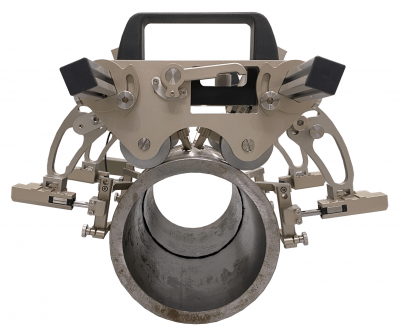

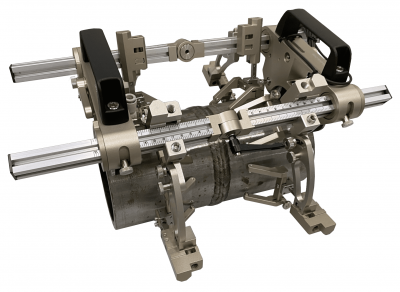

Сканер TWN-21
Госреестр (ГРСИ): не указано
Ручной сканер TWN-21 предназначен для механизированного ультразвукового контроля сварных соединений трубопроводов. Разработан на базе TWN-20 и включает 4 дополнительных поворотных держателей ПЭП. Благодаря гибкой алюминиевой рейке и поворотным держателям сканер является универсальным многофункциональным устройством:
- Кольцевые и продольные швы трубопроводов диаметром от Ø150 мм до плоской поверхности;
- Внутренняя сторона трубопроводов и вогнутых поверхностей наружным диаметром от Ø425 мм;
- Сканер оснащен мощными магнитными колесами, которые надежно фиксируют его на поверхности объекта контроля;
- Встроенный кодировщик обеспечивает точное позиционирование преобразователей для записи результата.
Особенности TWN-21:
- До 8 преобразователей ФР или TOFD
- Гибкая алюминиевая рейка для контроля кольцевых и продольных швов
- Контроль вогнутых поверхностей и внутренней стороны трубопроводов
- Мощные магнитные колеса надежно фиксируют сканер на поверхности объекта и не повреждают его
- Подпружиненная конструкция держателей ПЭП обеспечивает надежный акустический контакт с поверхностью объекта независимо от положения сканера
- Кодировщик с высоким разрешением обеспечивает точное позиционирование преобразователей
- Разъем кодировщика совместим со всеми дефектоскопами
Комплект поставки сканера TWN-21:
- Металлическая рама с 2 съемными ручками и кабелем кодировщика, 5 м
- 2 прямые рейки
- 2 гибкие рейки
- 4 прямых держателей ПЭП – ФР и TOFD
- 4 поворотных держателей ПЭП
- Трубки и фитинги для подачи контактной жидкости
- Комплект ЗИП
- Комплект инструментов
- Паспорт и руководство пользователя
- Транспортировочный кейс
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
Методы контроля |
Фазированные решётки (PA), Дифракционно-временной метод (TOFD) |
|
Тип сканера |
Ручной |
|
Сварные соединения |
Плоские, Кольцевые, Продольные |
|
Диаметр трубопроводов (мин) |
150 |
|
Диаметр трубопроводов (макс) |
плоскость |
|
Крепления для преобразователей, пар |
2, 3, 4 |
