А3-НК. Мера НО-ППУ.05
Госреестр (ГРСИ): не указано

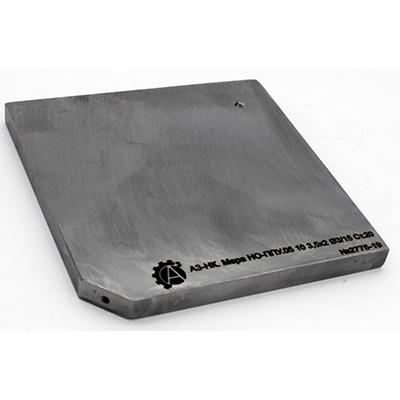

Мера НО-ППУ.05 представляет собой изделие в виде параллелепипеда со скошенным под углом гранью и расположенной на нем зарубкой и плоскодонным отражателем.
Меры НО-ППУ.05 применяют для настройки чувствительности при ультразвуковом контроле сварных швов перекрестий совместно с устройством УП-1.
Комплект поставки:
- Комплект мер дефектоскопические А3-НК
- Футляр
- Транспортная упаковка
- Руководство по эксплуатации
- Паспорт
- Методика поверки МП 066.Д4-19
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
Технические характеристики меры НО-ППУ.05:
|
Длина меры, не более, мм |
150 |
|
Ширина меры, не более, мм |
150 |
|
Шероховатость Rz рабочих поверхностей меры, не более, мкм |
40 |
|
Масса, не более, кг |
20 |
Метрологические характеристики:
|
Мера НО-ППУ.05 |
|
|
Диапазон номинальных значений высоты меры, мм |
от 6 до 70 |
|
Диапазон номинального значения ширины зарубки, мм |
от 0,5 до 6,0 |
|
Диапазон номинального значения глубины зарубки, мм |
от 0,5 до 6,0 |
|
Диапазон номинального значения диаметра плоскодонного отражателя, мм |
от 0,6 до 10,0 |
|
Диапазон номинального значения глубины плоскодонного отражателя, мм |
от 2 до 50 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины и глубины зарубки, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
±75 |
