А3-НК. МЕРА ОСО 32.008-09 №1
Госреестр (ГРСИ): не указано

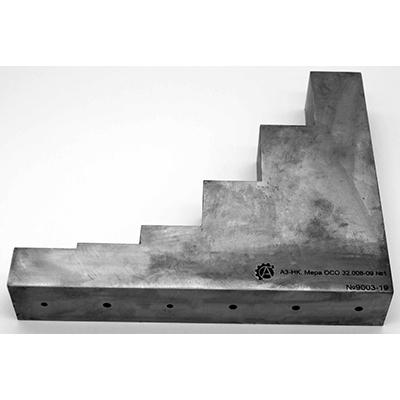

Мера ОСО 32.008-09 №1 представляет собой изделие в виде пластины, одна сторона которой имеет ступенчатую форму. Искусственные дефекты выполнены в виде плоскодонных отражателей, расположенных на донной поверхности меры по центру ступенек.
Мера ОСО 32.008-09 №1 предназначена для настройки чувствительности при ультразвуковом контроле колес и осей вагонов в соответствии с требованиями ПР НК В.2 и ТИ НК В.21-1.
Комплект поставки:
- Комплект мер дефектоскопические А3-НК
- Футляр
- Транспортная упаковка
- Руководство по эксплуатации
- Паспорт
- Методика поверки МП 066.Д4-19
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Технические характеристики меры ОСО 32.008-09 №1:
|
Длина меры, мм |
240 |
|
Ширина меры, мм |
51 |
|
Отклонение от параллельности рабочей и донной поверхности, мм |
±0,05 |
|
Отклонение от плоскостности рабочей и донной поверхностей, мм |
±0,05 |
|
Шероховатость Rz рабочей и донной поверхностей меры, не более, мкм |
40 |
|
Масса, не более, кг |
20 |
Метрологические характеристики:
|
Мера ОСО 32.008-09№1 |
|
|
Номинальные значения и допустимые отклонения высот ступенек меры, мм: |
30,0 ±0,1 35,0 ±0,1 50,0 ±0,1 90,0 ±0,1 145,0 ±0,2 204,0 ±0,3 |
|
Номинальное значение и допустимое отклонение диаметра плоскодонного отражателя, мм - ИД1, ИД3 - ИД2, ИД4, ИД5, ИД6 |
4,00 ±0,12 5,00 ±0,12 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм: - для ИД1 - для ИД2 - для ИД3 - для ИД4 - для ИД5 - для ИД6 |
10,00 ±0,15 15,00 ±0,18 30,00 ±0,21 70,00 ±0,30 125,00 ±0,40 184,00 ±0,46 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты ступенек меры, расстояния от рабочей поверхности до плоскодонного отражателя, диаметра плоскодонного отражателя, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 60 |
