А3-НК. МЕРА СО-3
Госреестр (ГРСИ): не указано

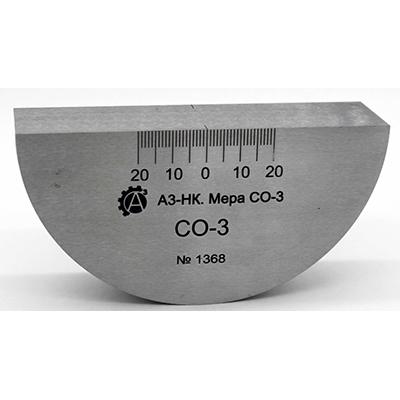

Мера СО-3 представляет собой изделие в половину цилиндра. На боковой поверхности меры нанесена шкала, необходимая для определения точки ввода ультразвуковой волны.
Мера СО-3 предназначена для определения точки выхода ультразвукового луча и стрелы ультразвукового преобразователя. Также может применятся для настройки глубиномера и определения времени распространения ультразвуковых колебаний в призме наклонного преобразователя.
У других производителей данная мера может называться: мера СО-3 из комплекта КОУ-2 или КОУ-2М, образец СО-3, стандартный образец СО-3 из набора КОУ 2.
Комплект поставки:
- Комплект мер дефектоскопические А3-НК
- Футляр
- Транспортная упаковка
- Руководство по эксплуатации
- Паспорт
- Методика поверки МП 066.Д4-19
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Технические характеристики меры СО-3:
|
Толщина меры, не более, мм |
30 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
1,3 |
Метрологические характеристики:
|
Мера СО-3 |
|
|
Номинальное значение и допустимое отклонение диаметра меры, мм |
110,00-0,23 |
|
Номинальное значение и допустимое отклонение высоты меры, мм |
55,0-0,2 |
|
Смещение нулевой риски от оси симметрии меры по рабочей поверхности меры, мм |
±0,1 |
|
Положение и допустимое отклонение рисок относительно нулевой риски по рабочей поверхности меры, мм |
L ±0,15 где L – номинальное значение на шкале, мм |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра и высоты меры, смещения нулевой риски и положения рисок шкалы относительно нулевой риски, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
