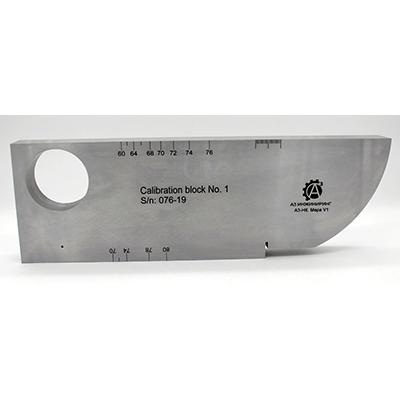

А3-НК. МЕРА V1
Госреестр (ГРСИ): не указано

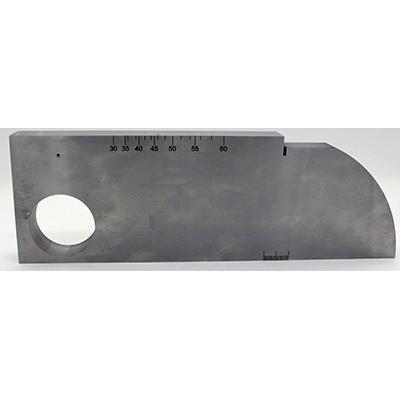

Мера V1 представляет собой изделие в виде параллелепипеда с цилиндрическими сквозными отверстиями на боковой поверхности, служащие отражателем ультразвуковых волн. Меры V1 имеют радиусную часть (скругленный угол). На боковой поверхности мер нанесены шкалы, необходимые для определения точки и угла ввода ультразвуковой волны.
Меру V1 применяют для настройки параметров развертки дефектоскопа и глубиномера, настройки уровней чувствительности, а также для оценки мертвой зоны, разрешающей способности, определения точки выхода луча, стрелы и угла ввода преобразователя.
Геометрические размеры соответствуют требованиям ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».
Каждый настроечный образец (мера) имеет маркировку и паспорт.
Комплект поставки:
- Комплект мер дефектоскопические А3-НК
- Футляр
- Транспортная упаковка
- Руководство по эксплуатации
- Паспорт
- Методика поверки
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
Технические характеристики меры V1:
|
Длина меры, мм |
300 ±0,1 |
|
Номинальное значение длины рабочей поверхности 2, мм |
200 ±0,1 |
|
Номинальное значение ширины паза 1, мм |
2 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
7 |
Метрологические характеристики:
|
Номинальное значение и допустимое отклонение толщины меры, мм |
25,00 ±0,15 |
|
Номинальное значение и допустимое отклонение высоты меры, мм |
100,00 ±0,15 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 до рабочей поверхности 3, мм |
91,0 ±0,1 |
|
Номинальное значение и допустимое отклонение диаметров искусственных дефектов, мм: - искусственный дефект ИД1 - искусственный дефект ИД2 |
50 ±0,1 1,5 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 1 меры до центра искусственного дефекта ИД1, мм |
30,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от рабочей поверхности 2 меры до центра искусственного дефекта ИД2, мм |
15,0 ±0,1 |
|
Номинальное значение и допустимое отклонение глубины паза 1 относительной рабочей поверхности 2, мм |
15,0 ±0,1 |
|
Номинальное значение и допустимое отклонение расстояния от проекции центра искусственного дефекта ИД1 на рабочую поверхность 1 до базовой риски шкалы 1, мм |
51,96±0,2 |
|
Номинальное значение и допустимо отклонение расстояния от проекции центра искусственного дефекта ИД1 на рабочую поверхность 2 до базовой риски шкалы 3, мм |
40,41±0,2 |
|
Номинальное значение и допустимо отклонение расстояния от проекции центра искусственного дефекта ИД2 на рабочую поверхность 2 до базовой риски шкалы 2, мм |
41,21±0,2 |
|
Номинальное расстояние и допустимое отклонение от базовой риски шкалы 4 до грани 1 меры, мм |
100,0 ±0,1 |
|
Положение и допустимое отклонение рисок шкалы относительно базовой риски, мм - для шкалы 1 вдоль рабочей поверхности 1 - для шкалы 2 вдоль рабочей поверхности 2 - для шкалы 3 вдоль рабочей поверхности 2
- для шкалы 4 вдоль рабочей поверхности 1
|
30·(tgα – tg60°) ±0,2 15∙(tgα – tg70°) ±0,2 70·(tgα – tg30°) ±0,2 где α - значение угла ввода, соответствующее данной риске, ° L ±0,2 где L – номинальное значение на шкале 4, мм |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты и толщины меры, расстояния от рабочей поверхности 1 до рабочей поверхности 3, диаметров искусственных дефектов, расстояний до центров искусственных дефектов, расстояния до базовых рисок и положения рисок шкалы относительно базовых рисок, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
