А3-НК. МЕРЫ КСО-2
Госреестр (ГРСИ): не указано

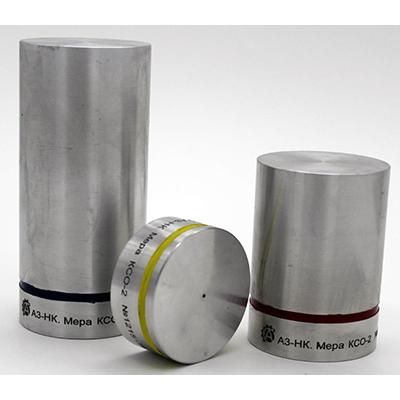

Меры КСО-2 представляют собой изделия в виде прямых цилиндров различных по высоте, ограниченных двумя плоскими поверхностями: рабочей и донной. На мерах КСО-2 со стороны донной поверхности имеется искусственный дефект, выполненный в виде плоскодонного отражателя.
Меры КСО-2 предназначены для настройки импульсных ультразвуковых дефектоскопов общего назначения по условной чувствительности и определения эквивалентных размеров дефектов при ультразвуковом контроле полуфабрикатов и изделий из алюминиевых сплавов.
Комплект поставки:
- Комплект мер дефектоскопические А3-НК
- Футляр
- Транспортная упаковка
- Руководство по эксплуатации
- Паспорт
- Методика поверки МП 066.Д4-19
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
Технические характеристики мер КСО-2:
|
Номинальное значение диаметра мер в зависимости от расстояния от поверхности ввода ультразвуковых колебаний до плоскодонного отражателя, мм: - от 2 до 90 мм - от 110 до 130 мм - от 150 до 180 мм |
50 ±0,5 60 ±0,5 70 ±0,5 |
|
Отклонение от параллельности рабочей и донной поверхностей, не более, мм |
0,05 |
|
Отклонение от плоскостности рабочей и донной поверхностей, не более, мм |
0,02 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса (для одной меры), не более, кг |
2,6 |
Метрологические характеристики:
|
Меры КСО-2 |
|
|
Номинальные значения высоты меры, мм |
22; 25; 30; 35; 40; 50; 60; 70; 90; 110; 130; 150; 170; 200 |
|
Допустимое отклонение высоты меры, мм |
+0,5 |
|
Номинальное значение и допустимое отклонение диаметра плоскодонного отражателя, мм |
1,200 +0,025; 1,600 +0,025; 2,000 +0,025; 2,500 +0,025; 3,20 +0,03; 4,00 +0,03 |
|
Номинальное значение расстояния от рабочей поверхности до плоскодонного отражателя, мм |
2; 5; 10; 15; 20; 30; 40; 50; 70; 90; 110; 130; 150; 180 |
|
Допустимое отклонение расстояния от рабочей поверхности до плоскодонного отражателя, мм |
+0,5 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, расстояния от рабочей поверхности до плоскодонного отражателя, диаметра плоскодонного отражателя, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c |
6360±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с -для мер высотой от 22 до 50 мм -для мер высотой от 60 до 200 мм |
±70 ±30 |
