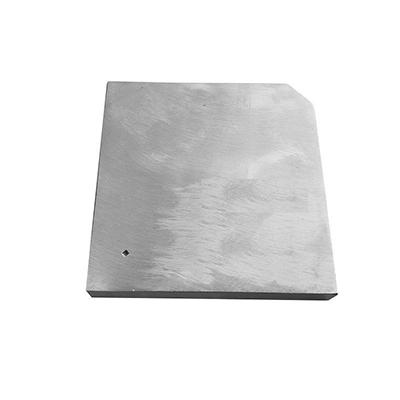

Стандартные образцы предприятия (меры) с отражателем типа «плоскодонное отверстие» и отражателем типа «зарубка» применяют для настройки чувствительности при ультразвуковом контроле сварных швов перекрестий совместно с устройством УП-1.

Особенности настроечных образцов:

• Настроечный образец (мера) может имеет один отражатель типа «плоскодонное отверстие» и один отражатель типа «зарубка»
• Геометрические размеры стандартных образцов (мер) и отражателей типа «зарубка» и «плоскодонное отверстие» определяются НТД на проведение контроля
• Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами СТО Газпром 2-2.4-083-2006 и РД-25.160.00-КТН-015-15
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»
• Требования к материалу, геометрическим размерам стандартных образцов (мер) определяются нормативно-технической документацией на контроль и поставленными задачами

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

------------------------------------------------
