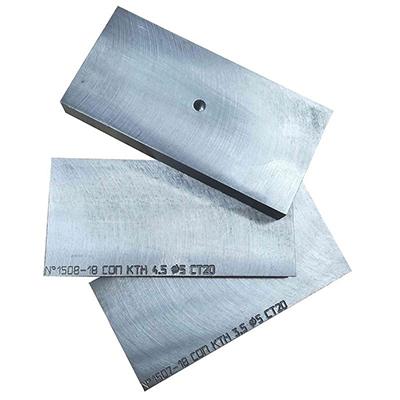

Настроечные образцы (меры) по ОТТ-23.040.00-КТН-135-15

Плоские настроечные образцы (меры) со стыковым сварным швом с отражателями типа «сквозное отверстие» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями в соответствии с требованиями ОТТ-23.040.00-КТН-135-15.

Особенности настроечных образцов:

• Настроечный образец (мера) выполняется из заготовки, содержащей стыковой сварной шов, соответствующий требованиям ОТТ-23.040.00-КТН-135-15
• Настроечный образец (мера) три отражателя типа «сквозное отверстие» расположенных по центру сварного шва и по границам околошовной зоны
• Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40
• Геометрические размеры стандартных образцов (мер), отражателей типа «плоскодонное отверстие» и отражателей типа «сквозное отверстие» определяются ОТТ-23.040.00-КТН-135-15
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.

------------------------------------------------
