Образцы предназначены для измерения параметров ультразвуковых импульсных дефектоскопов по ГОСТ 23667-85.

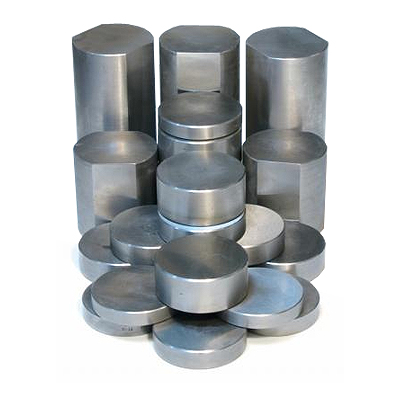

Образцы изготовлены из горячекатанной коррозионностойкой, жаропрочной и жаростойкой стали круглого сечения марки 40Х13 диаметром 100 мм. Образец представляет собой изделие в виде прямого цилиндра, ограниченного двумя плоскими поверхностями: рабочей и опорной. Со стороны опорной поверхности в образцах сделано несквозное цилиндрическое отверстие с плоским дном (плоскодонный отражатель). На образцах высотой 65 мм и более сделаны две лыски, параллельные друг другу и оси образца. Лыски предназначены для проведения измерений затухания продольных ультразвуковых колебаний (УЗК) в образцах при их метрологической аттестации и поверке.

Образцы позволяют измерять следующие параметры дефектоскопов, работающих в диапазоне частот от 1 до 10 МГц с прямыми раздельно-совмещенными преобразователями:

• отклонение условной чувствительности по эффективному параметру отражателя по глубине залегания от номинальной
• запас чувствительности
• диапазон зоны контроля по дальности
• мертвую зону
• предельную чувствительность по эффективному параметру отражателя
• погрешность глубиномера
• условную разрешающую способность по глубине залегания и фронту
• частоту дефектоскопа

Комплект поставки:

• двадцать пять образцов, отличающихся друг от друга высотой, глубиной залегания и диаметрами отражателей

------------------------------------------------
