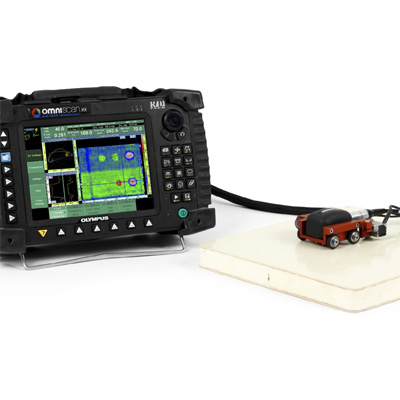

Компания Olympus с гордостью сообщает о выпуске нового решения OmniScan для контроля композитных материалов, что несомненно является большим шагом вперед в развитии данной области. Удобочитаемое двумерное изображение C-скан теперь доступно и с портативным прибором. Новое решение OmniScan идеально подходит для обнаружения расслоений и нарушения связи между слоями в композитных материалах. Данная технология предназначена главным образом для эксплуатационного контроля в аэрокосмической промышленности, но также используется в производственном секторе, включая автомобиле- и судостроение (например, для выявления дефектов в корпусах судов, изготовленных из композици­онных материалов).

Пользователям, уже приобретшим OmniScan® с модулем ECA или ECT, необходимо просто заказать стандартные преобразователи BondMaster® (P14 и SPO-5629), а также кабель BondMaster для выполнения контроля.

Программное обеспечение MXB, выполненное с учетом требований наших клиентов, – усовершенствовано и адаптировано для контроля композитных материалов; новые функции ПО (такие как: мастер настройки и нормализация) обеспечивают простоту эксплуатации.

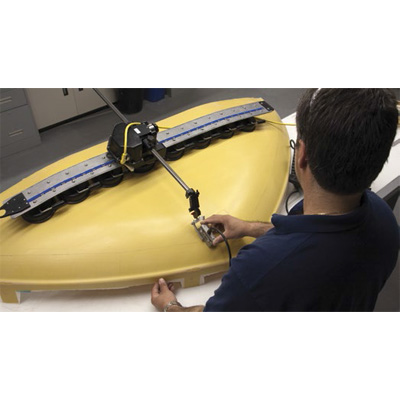

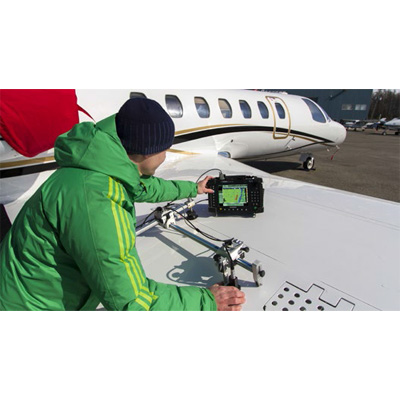

Система кодировки: любой двухосевой сканер (кодировщик) может быть использован для контроля качества изделия. Olympus предлагает два варианта: сканер GLIDER™, использующийся для контроля плоских и слегка изогнутых поверхно­стей; и сканер WING™, который предназначен для сканирования криволинейных изделий (например, фюзеляжи самолетов) и может использоваться в перевернутом положении с помощью вакуумной присоски Venturi. Для большей гибкости, можно также использовать портативный одноосевой сканер (кодировщик) с индексатором.

Отличительные особенности:

• Развертка С-скан
• Использование до восьми частот одновременно
• Функция определения размеров
• Улучшенное обнаружение дефектов
• Режим отображения фаза/амплитуда

Важные примечания:

• Возможности обнаружения аналогичны BondMaster 1000e+, при использовании тех же преобразователей
• Поддержка раздельно-совмещенных преобразователей
• Для создания C-скан развертки необходим двухосевой сканер с кодировщиком

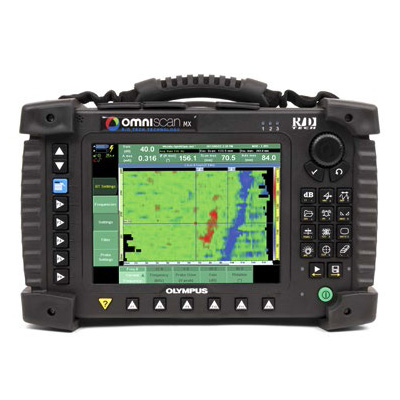

Еще одно нововведение от компании Olympus: новый способ отображения данных на экране. Для каждой C-скан развертки оператор может выбрать один из двух режимов отображения: C-скан амплитуды показывает изменения цветового тона на основе амплитуды сигнала, вне зависимости от фазы, что обеспечивает качественное изображение при контроле прочности компо­зитных материалов. Фазовый C-скан использует цветовую палитру от 0° до 360° для отображения изменений фазового угла, позволяя быстро распознавать различные сигналы (наличие шпатлевки или расслоения).

Комплект поставки:

Представленное решение доступно в двух конфигурациях и требует наличия стандартных комплектующих.

Стандартные комплектующие:

• OmniScan MX и модуль ECA/ECT
• Программное обеспечение MXB
• Адаптер преобразователя BondMaster для OmniScan

Механическая конфигурация:

• Портативный сканер HSB-01

Полу-автоматическая конфигурация:

• Двухосевой сканер
• Преобразователь SPO-5629-PHV и держатель преобразователя ACIX1520
• Преобразователь S-PC-P14 и держатель преобразователя ACIX1519

------------------------------------------------
