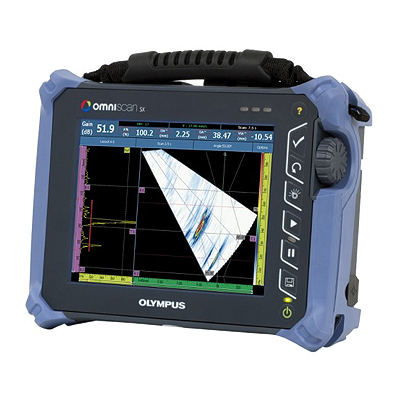

Дефектоскоп Olympus OmniScan SX имеет удобный программный интерфейс и оснащен 8,4-дюймовым (21,3 см) сенсорным экраном. OmniScan SX не является модульным прибором и позволяет работать только с одной группой элементов фазированной решетки, что делает прибор простым в применении и доступным по цене.

OmniScan SX доступен в двух конфигурациях: SX PA и SX UT. Модель SX PA - это ФР-модуль 16:64PR, который, аналогично УЗ-модулю SX UT, оснащен традиционным каналом УЗ (UT) для контроля в режимах И-Э (импульс-эхо), РС (раздельно-совмещенный) или TOFD (дифракционно-временной метод контроля). Портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2.

Сенсорный экран OmniScan SX имеет функцию полноэкранного режима для оптимальной визуализации дефектов, преобразуя многие функции меню в простые сенсорные операции. Интуитивно-понятный интерфейс обеспечивает легкий выбор меню и перемещение курсора, имеет функции масштабирования и настройки стробов, а также возможность ввода и редактирования текста и значений. Все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, а также большая скорость обновления данных S-скана и A-скана, и высокая частота повторения зондирующих импульсов (ЧЗИ) делают OmniScan SX высокоэффективным аналитическим прибором.

OmniScan SX совместим со всеми сканерами Olympus, датчиками и комплектующими, а также с программами NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Olympus гарантируют эффективность и надежность неразрушающего контроля на всех уровнях, начиная с проектирования и настройки и заканчивая сбором данных и анализом результатов тестирования.

Новое программное обеспечение OmniScan включает усовершенствованные функции для контроля качества сварных швов и коррозионного мониторинга. В результате непрерывной работы над совершенствованием конструкции прибора программный интерфейс OmniScan был значительно упрощен, а время отклика оптимизировано.

Функции включают:

• Экспорт C-скана
• Вид с торца с объединением групп
• Перемежение (чередование)
• Усиление затухания в режиме анализа
• Прокручивающиеся экранные схемы для легкой интерпретации
• Интерактивное меню для облегченного доступа
• Оптимизированы главное меню и мастеры настройки
• Комбинированное сканирование
• Отслеживание луча изогнутой геометрии для продольных сварных швов

В приложениях, требующих конфигурацию из нескольких преобразователей, были улучшены экранные мультисхемы, так чтобы конфигурация сканера отражалась в программном интерфейсе. Положение различных разверток определяется их расстоянием до центра сварного шва, предоставляя понятную схему расположения.

Области применения:

• Контроль сварных соединений с применением фазированных решеток
• Выявление коррозии и контроль композитных материалов
• Контроль сварных соединений методом TOFD
• Контроль состава материалов

OmniScan SX отвечает требованиям международных стандартов ASME, AWS, API и EN.

------------------------------------------------
