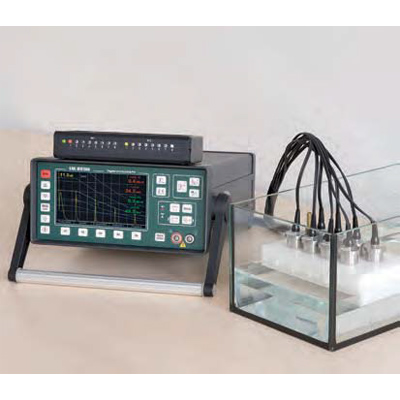

ECHOGRAPH 1094 – многоканальный переносной ультразвуковой дефектоскоп для проведения тестов в стационарном или передвижном режиме. Основу работы прибора составляют технологии, зарекомендовавшие себя в устройстве ECHOGRAPH 1090. Мультиплекс позволяет работать с 8 каналами. Во время проведения теста все 8 А-сканов отображаются одновременно (режим наложения). Время задержки передатчиков и адаптации усилителей можно настроить индивидуально для каждого канала или датчика. При работе в одноканальном режиме прибор оценивает дефекты при помощи методов DAC (дистанционно-амплитудная коррекция) и DGS (амплитуда-расстояние-диаметр).

Мультиплексор: это устройство позволяет подключать до 8 датчиков к ECHOGRAPH 1094. Результаты обнаружения дефектов на каждом канале отображаются в нижней части экрана.

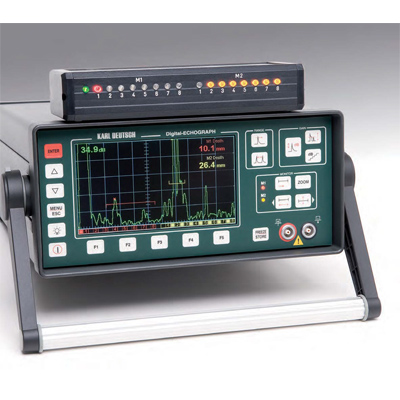

Управление портами: По запросу к прибору можно подключить светодиодный индикаторный модуль. Благодаря этому устройству обнаружение дефектов будет видно издалека и даже с плохим освещением.

Особенности и преимущества:

• А-скан каждого канала в режиме настройки отображается отдельно на дисплее, в режиме тестирования все каналы отображаются одновременно
• Возможно измерение толщины стенки (в одноканальном режиме)
• Во многоканальном режиме слежение за толщиной стенки осуществляется в рамках области допустимых отклонений. Создание сигнала дефекта, если толщина находится за пределами обозначенной
• Порты для сигналов дефектов, входа триггера и датчиков расположены на задней панели
• Важные настройки можно вызывать при помощи горячих клавиш
• Время задержки сигналов передатчика (до 3800 наносек.) можно настроить индивидуально для каждого канала
• Адаптация усилителя так же настраивается отдельно для каждого канала с -11 дБ до +11 дБ
• Компактный алюминиевый корпус для работы в жестких условиях
• Наличие мастера для настройки инструментов, например, определения задержки датчика, настройки работы дисплея и т.д.
• Возможно отображение контрольного А-скана
• Наличие различных выходов (монитор 1 и 2) для каждого канала
• Простое управление инструментами (старт теста и вывод значений), поскольку требуется только один внешний контрольный сигнал. Внешний сигнал «PEN» запускает измерение
• Возможна «заморозка» кривой динамики эхо сигнала
• Частота повторения импульса: 8 – 3000 Гц
• Триггер: внутренний, внешний (вход/выход), первый эхо-сигнал
• Совместимость со стандартом EN 12668-1

------------------------------------------------
