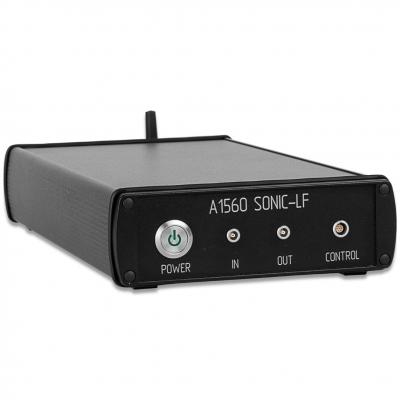

OEM дефектоскоп A1560 SONIC-LF
Госреестр (ГРСИ): не указано
Высококачественный блок сбора данных, разработанный для автономного и интегрированного использования в лабораторных и промышленных условиях проведения ультразвукового контроля. Одноканальный дефектоскоп представляет собой излучатель и приемник. Совместим с любыми типами низкочастотных пьезоэлектрических преобразователей с жидкостным контактом и преобразователями с технологией сухого точечного контакта (СТК). Прибор содержит встроенную аккумуляторную батарею и функцию беспроводной передачи данных для продолжительной автономной работы.
С помощью набора инструментальных средств разработки программного обеспечения (SDK) пользователь может разработать индивидуальное программное приложение для конкретной задачи
Особенности OEM дефектоскопа A1560 SONIC-LF
A1560 SONIC-LF предназначен для сбора данных при низкочастотном ультразвуковом контроле материалов с сильным затуханием, путем измерения скорости ультразвука при поверхностном и сквозном прозвучивании и регистрации эхо-сигналов. Обладает функцией механизированного сбора данных с аппаратной синхронизацией со сканирующим устройством и функцией временной синхронизации измерения со сторонними устройствами механических испытаний материалов (испытание на разрыв или растяжение, испытания на сжатие и др).

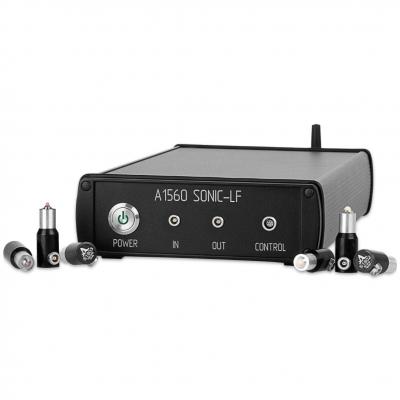

Комплект поставки дефектоскопа A1560 SONIC-LF
| A1560 Sonic-LF – электронный блок |
| Сетевой адаптер с кабелем 220 В - 15 В |
| Ethernet кабель, 1.5 м |
| WiFi антенна |
| Программное обеспечение «ACS «Mathilda» Windows GUI App» (доступно на www.acs-international.com) |
| Руководство по эксплуатации ПО (SDK) |
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
|
Передатчик
|
|
| Входное напряжение, В | 220 |
| Форма и период возбуждения | меандр, от 0.5 до 5 |
| Частота следования импульсов, Гц | от 1 до 10 000 |
|
Приемник
|
|
| Длина вектора сбора данных, сэмплов | 128k |
| Частота дискретизации АЦП, МГц | 1,10,25,50,100 |
| Частоты фильтра, KГц | 10,20,40,100,350 |
| Ширина полосы приема, KГц | 10 до 350 |
| Динамический диапазон усилителя, дБ | от 0 до 80 |
| Динамический диапазон аттенюатора, дБ | от -20 до 0 |
| Динамический диапазон усиления, шаг 1 дБ | от 0 до 100 |
| Количество программируемых точек DAC функции | 128k |
| Динамический диапазон DAC функции, дБ | 40 |
| Коэффициент усреднения | от 1 до 256 |
|
Источник питания
|
|
| Питание | Встроенная аккумуляторная батарея |
| Время работы, ч | 5 |
| Время заряда, ч | 2.5 |
| Внешний источник питания постоянного тока, В | DC 15 V, 4A \ AC 110-250 |
| Габаритные размеры электронного блока, мм | 260 x 156 x 43 |
| Вес электронного блока, г | 800 |
| Температурный диапазон, °C | от -20 до +45 |
|
Интерфейс данных
|
|
| Беспроводной Ethernet, 54 Мбит | IEE802.11n |
|
Ethernet 100 Мбит
|
|
| Внешний триггерный вход | TTL |
