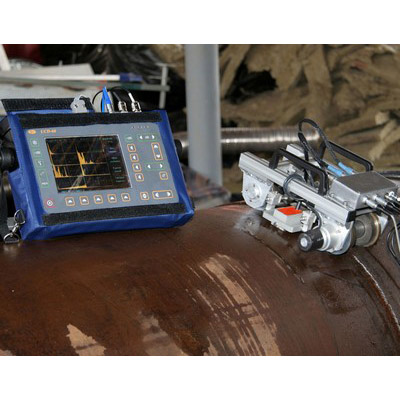

Роботизированный ультразвуковой сканер-дефектоскоп УСД-60-8К Weldspector
Госреестр (ГРСИ): не указано
Ультразвуковой восьмиканальный дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного контроля сварных соединений. Применение современных цифровых технологий позволяет данному дефектоскопу контролировать сварные швы со скоростью до 4м/мин.
Применение различных сканеров позволяет строить наглядный С-скан шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку шва.
Расположение специальных 4-х канальных преобразователей по обе стороны шва позволило обеспечить его контроль за один проход.
Преимущества дефектоскоп УСД-60-8К Weldspector:
- одновременное отображении сигналов во всех каналах контроля в реальном времени
- полноэкранный просмотр и настройка всех параметров каждого канала
- независимое ВРЧ в каждом канале
- функция калибровки энкодера для точного отсчета координат
- сохранение и просмотр результатов сканирования
- обработка и анализ проконтролированного участка шва
Восьмиканальный дефектоскоп УСД-60-8K обладает следующими преимуществами:
- дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- работа на прямом солнечном свете и при отрицательных температурах до -40 С
- отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр.
- частота повторения ЗИ:до 2000Гц
- вывод сигналов в виде А-, С- скана
- возможность подключения различных сканеров
- возможность самостоятельного задания схемы контроля в каждом канале
- автоматическая настройка на заданную толщину шва
- интерфейс Ethernet
- питание: Li-ion аккумулятор или внешний блок питания
- до 6-8 часов работы от аккумулятора
Программное обеспечение к роботизированному ультразвуковому сканеру-дефектоскопу УСД-60-8К Weldspector:
- UdOscill - отображение сигналов в реальном времени на ПК в виде А-, В-сканов и получение копии экрана прибора и получение копии экрана
- UCD60Logger -работа с настройками и результатами прибора. Конструктор протоколов
Комплект поставки сканера УСД-60-8К Weldspector :
- электронный блок дефектоскопа УСД-60-8К
- встроенный Li-Ion аккумулятор
- сетевой блок питания /зарядное устройство
- кабели СР50-Лемо0 2 шт.
- преобразователи 2 шт.
- кабель "витая пара" - 2шт
- Ethernet hub (switch)
- защитный чехол с поясным и шейным креплением

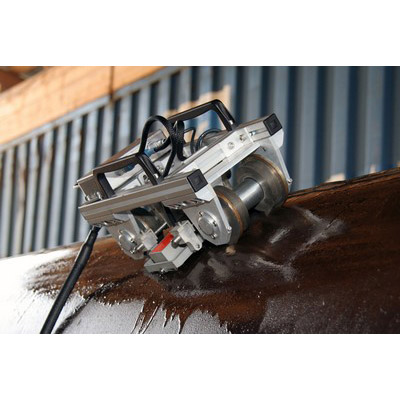

- сканирующее устройство на магнитных колесах для контроля изделий диам. от 500мм
- ультразвуковой многоканальный преобразователь для толщин 5-24мм (2шт)
Дополнительные принадлежности к дефектоскопам:
- сканирующие устройства
- ультразвуковые преобразователи
- стандартные образцы
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Развертка, мкс |
мин.: 0 - 2,67макс.: 0 - 1000с шагом 0,01 / 0,1/ 1/ 10/ 100
|
| Задержка, мкс |
от -4 до 1000с шагом 0,01 / 0,1/ 1/ 10/ 100
|
| Максимальная длина контролируемого материала, мм | до 6000 (эхо-режим) |
| Диапазон скоростей, м/с | 1000 - 9999 |
| Задержка в призме, мкс | 0 - 100с шагом 0,01 / 0,1/ 1 и 10 |
| Демпфирование, Ом | 25 ом / 50 ом/ 1000 Ом |
| Входной импеданс, Ом | 50 / 600 |
| Зондирующий импульс |
радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
|
| Демпфер зондирующего импульса |
регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов
|
| Частота повторений ЗИ, Гц |
регулируемая от 20 до 2000с шагом 1/ 5/ 10 или 100
|
| Усилитель, МГц | широкополосный 0.4-20 (-6 дБ) |
| Диапазон регулировки усиления, дБ | 100, с шагом 0.5, 1, 2 или 6 |
| Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
|
| Кривая Амплитуда-Расстояние (АРК) |
построение по 32 точкам, регулируемая по высоте
|
| Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
|
| Отсечка |
компенсированная, 0 - 90% высоты экрана
|
| Зоны контроля |
три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
|
| Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
|
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
|
| Измерение амплитуды |
в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
|
| Дисплей |
Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
|
| А-сигнал |
480 x 300 точек в стандартном режиме
|
| Память |
500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
|
| Интерфейс | Ethernet |
| Разъемы преобразователей | 2 СР50 (BNC) |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 6-8 часов от аккумуляторов |
| Внешнее питание |
блок питания от сети 220 В, 50Гц AC
|
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур, С | от -30º до +55° |
| Размер (В x Ш x Д), мм | 210 x 340 x 75 |
| Масса, кг | 4 с аккумуляторами |
