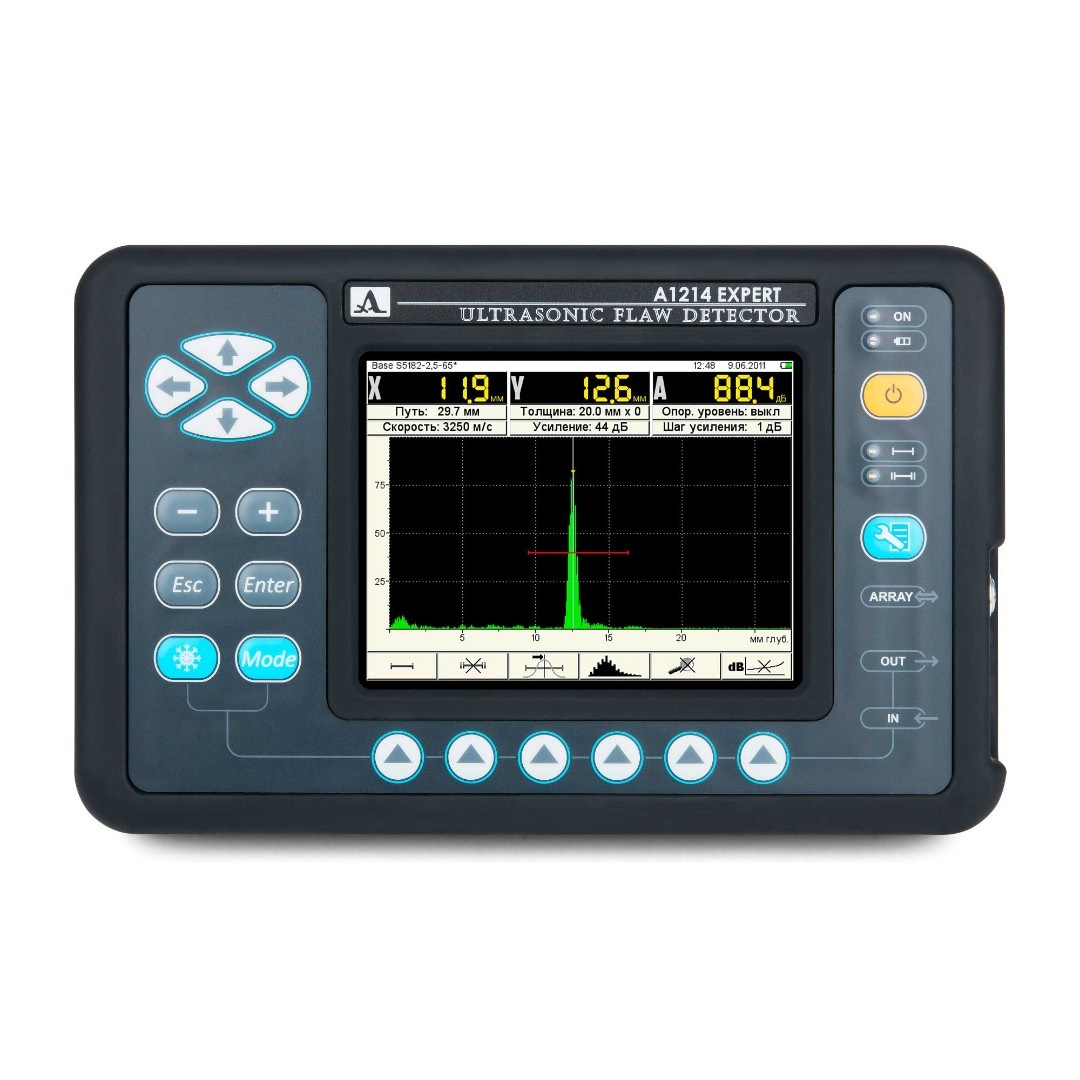

Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ
Госреестр (ГРСИ): не указано
Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Дефектоскоп позволяет реализовать типовые и специализированные методики ультразвукового контроля, высокую производительность и точность измерений.
Предназначение дефектоскопа А1214 Эксперт:
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Особенности ультразвукового дефектоскопа А1214 ЭКСПЕРТ:
- большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение
- самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
- диапазон рабочих температур -30°С÷+50° С
- максимальное время непрерывной работы - 18 часов
- вес дефектоскопа с аккумулятором - 1,8 кг
- быстросъемный аккумулятор
- полностью цифровой тракт
- интуитивный интерфейс настройки и работы с прибором
- ударопрочный корпус, степень защиты по IP65
- антискользящее прорезиненное покрытие электронного блока
- большая библиотека настроек (100 конфигураций)
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры
- энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- запоминание на экране огибающей максимумов сигнала
- автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- программируемая форма зондирующего импульса
- регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- возможность использования DAC-кривых
- дополнительные режимы: "стоп-кадр", "электронная временная лупа"
- связь с компьютером по высокоскоростному USB-порту
- совместимость с широким спектром преобразователей различных производителей
Комплектация:
- электронный блок УЗ дефектоскопа со съёмным аккумулятором
- кабель LEMO-LEMO двойной 1,2 м
- кабель LEMO-LEMO одинарный 1,2 м
- преобразователь D1771 4.0A0D12CL
- преобразователь S3568 2.5A0D10CL
- преобразователь S5182 2.5A65D12CS
- преобразователь S5096 5.0A70D6CS
- сетевой адаптер с кабелем
- кабель USB A - Micro B
- гарнитура Bluetooth
- компакт-диск с документацией и ПО
- калибровочный образец V2/25
- чехол
- гель УЗ
- сумка
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Значение |
| Диапазон устанавливаемых номинальных частот ультразвука | от 0,5 до 15,0 МГц |
| Отклонение рабочих частот от номинальных | ± 10% |
| Диапазон настройки на скорость ультразвука в материале | от 500 до 14 999 м/с |
| Диапазон перестройки усиления приемника | от 0 до 100 дБ |
| Отклонение установки усиления | ± 1,0 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | от 7 до 6 000 мм |
| D1771 4.0A0D12CL | от 2 до 3 000 мм |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями | ±(0,02H+1,00) мм |
| Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | от 2 до 1 300 мм |
| S5096 5.0A70D6CS | от 2 до 500 мм |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: | |
| глубины H | ±(0,03H+1,00) мм |
| дальности по поверхности L | ±(0,03L+1,00) мм |
| Диапазон измерений временных интервалов на частоте 2,5 МГц | от 0 до 1 900 мкс |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм | ±(0,1+0,0001Тизм) мкс |
| Источник питания | аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: | 18 ч |
| Диапазон рабочих температур | от -30 до +55ºC |
| Тип дисплея | цветной TFT |
| Разрешение дисплея | 640 х 480 |
| Габаритные размеры электронного блока: | 260 х 166 х 80 мм |
| Масса с аккумулятором: | 1,8 кг |
