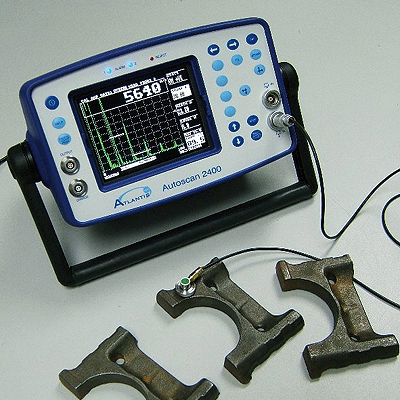

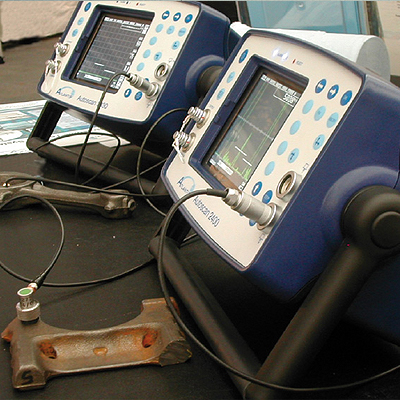

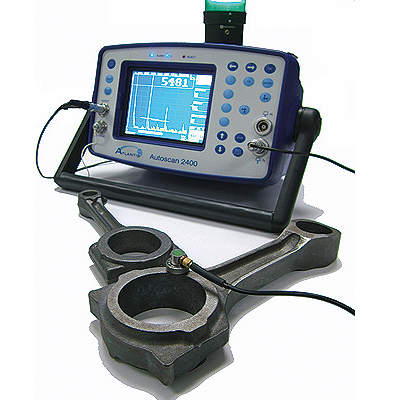

Ультразвуковой дефектоскоп Autoscan 2400 производства компании Sonatest - ультразвуковая система с сухим акустическим контактом для ручного и/или автоматизированного контроля изделий из чугуна на производственной линии.

Основы контроля включений графита в чугуне

Процессы формирования структуры, отливки и последующей термообработки определяют микроструктуру чугуна: вид, размер, форму и распределение состава. Требуемые механические и технологические свойства определяются микроструктурой, фактически, наличием свободных зерен графита и их распределением, в соответствии с чем, чугуны классифицируются: чугун с шаровидным графитом, серый, ковкий и белый.

Технология измерения скорости УЗК

Измерения изделий известной толщины:

• Контроль без использования контактной жидкости
• Эхо-импульсный метод
• Точечный контроль
• Точность зависит от вариаций толщины
• Возможность измерений только на участках с параллельными поверхностями

Измерения изделий неизвестной толщины:

• Иммерсионный контроль
• Теневой метод
• Точечный контроль или сканирование области (отображение C-scan)
• Точность измерений не зависит от толщины объекта
• Измерения только на параллельныху частках

Различия в форме графита, распределении и размере зерен могут существенно изменять скорость ультразвука в материале (3400-5600 м/с).

Компоненты системы:

Autoscan 2400 имеет все возможности дефектоскопа MasterScan 380, включая дополнительно некоторые специфические функции, требуемые для контроля включений графита в производстве изделий из чугуна:

• Питание от сети
• Пропорциональные выходы на передней панели прибора
• Функция измерения скорости УЗК с отображением значения на дисплее (или с выводом на аналоговый выход)
• Задание пределов допуска измеренного значения скорости для автоматическойсигнализации
• Специальные среднедемпфированные преобразователи (2 или 5 MHz)
• Линия задержки в виде сменного резинового шарика(сухой контакт): сферическая, цилиндрическая с округленным торцом или тонкая мембрана, в зависимости от толщины объекта контроля. (Специальный состав резины для оптимального акустического контакта, акустического импеданса и износостойкости при нормальных механических нагрузках, работе на грубых поверхностях чугунных отливок)

------------------------------------------------
