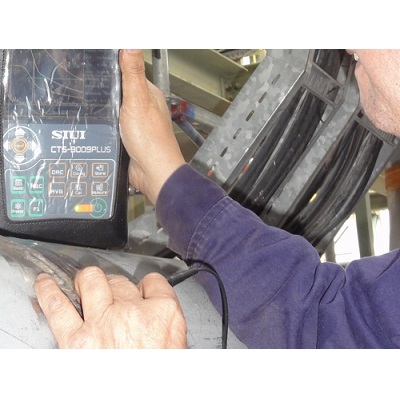

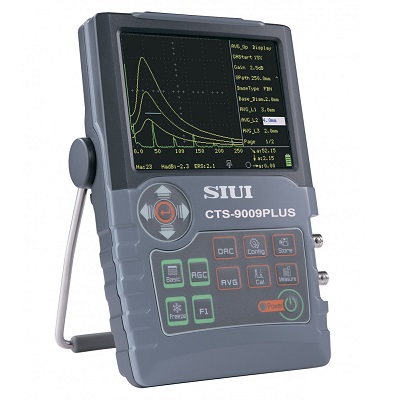

Ультразвуковой дефектоскоп CTS-9009 PLUS
Госреестр (ГРСИ): не указано
Ультразвуковой дефектоскоп CTS 9009 PLUS - ультразвуковой дефектоскоп с АРД, ВРЧ, DAC-кривыми, наличием B-развертки. Вес 1.15 кг, 7 часов работы без подзарядки.
Особенности ультразвукового дефектоскопа CTS 9009 PLUS:
- вес в снаряженном состоянии составляет 1,15 кг, что является огромным преимуществом при работе с прибором на высоте и в полевых условиях
- легок в эксплуатации
- благодаря продуманному расположению функциональных клавиш, управление прибором может осуществляться одной рукой
- защищён от воздействия окружающей среды
- разработан в соответствии со стандартом IP67 (защита от пыли и водяных струй), что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях
- автономен
- литиевый аккумулятор позволяет непрерывно работать с прибором в течении 7 часов без подзарядки
- универсален
- высокое разрешение экрана и возможность сканирования больших толщин увеличивает вероятность обнаружения дефектов в объектах различных габаритов, от тонкостенных деталей до больших поковок
- многофункционален
- автоопределение типа датчика, коррекция округлой поверхности, радиочастотный дисплей, поддержка USB, амплитудный B-скан, cответствие стандартам AWS D1.1/D1.5, API 5UE
- АРД-диаграммы, построение DAC - кривых и ВРЧ
Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
Базовый комплект поставки:
- Электронный блок УЗ дефектоскопа CTS-9009 PLUS со съёмным аккумулятором
- Кабель LEMO-LEMO одинарный 2 м
- Преобразователь P2.5-20L
- Преобразователь BH-50L
- Сетевой адаптер с кабелем 220 В
- Компакт-диск с документацией и ПО
- Кейс для транспортировки
- Чехол
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Функция | Ед.изм. | Характеристика |
| Нелинейность по вертикали | % | ≤3 |
| Динамический диапазон | дБ | ≥32 |
| Нелинейность по горизонтали | % | ≤0.5 |
| Диапазон контроля | мм | 0 ~ 13000 (продольная волна в стали) |
| Диапазон задержки импульса | мм | -10 ~ 1000 (продольная волна в стали) |
| Скорость в материале | м/с | 400 ~ 15000 |
| Коррекция нуля преобразователя | мкс | 0 ~ 200 |
| Регулировка усиления | дБ | 0 ~ 110, с шагом 0.5, 2, 6, 12 |
| Диапазон частот усилителя | МГц | 0.5~10 |
| Амплитуда | низкая / высокая | |
| Демпфирование преобразователя | низкое / высокое | |
| Тип преобразователя | Совмещенный/раздельно-совмещенный | |
| Отсечка шумов | % | 0 ~ 80 |
| Детектирование | положительная/отрицательная полуволна, полное, фильтруемое | |
| Память | 300 наборов с учетом настроек, А-разверток эхо-сигнала и вычисляемых данных измерений | |
| Автоматическое усиление | автоматическая регулировка амплитуды эхо-сигнала в стробе до 80% или 100% высоты экрана | |
| Строб-импульс | два независимых строба с автоматической сигнализацией порога срабатывания. Режимы: позитивный / негативный. Начало строба: 0~109%. Длительность строба: 0~109%. Порог срабатывания: 10~90% | |
| Сигнализация | включение/выключение динамика | |
| Пиковая память | отображение максимальной амплитуды при построении огибающей сигнала | |
| «Замораживание» экрана | фиксация текущего изображения экрана | |
| Увеличение | увеличение/уменьшение развертки эхо-сигналов на экране | |
| Автокалибровка | для калибровки скорости звука в материале и задержки в преобразователе | |
| Угловые измерения | измерение наклонным преобразователем | |
| Режим DAC кривые | создание, калибровка и сохранение DAC кривых (кривые коррекции амплитуда-расстояние) | |
| Режим AVG кривые (АРД диаграммы) | создание, калибровка и сохранение AVG кривых | |
| USB порт | сохранение данных настроек на USB диск с помощью USB порта | |
| Дисплей | 5.7” TFT дисплей высокой яркости, 320 x 240 пикселей | |
| Скриншот | распечатка изображения экрана и выгрузка на USB диск | |
| Вы грузка параметров | сохранение результатов измерений на USB диске | |
| По умолчанию | возможность восстановления первоначальных настроек дефектоскопа | |
| Блок питания | адаптер (CD-92) или литий-ионный аккумулятор (DC-92). Адаптер: переменный ток 100~240 В; постоянный ток 9 ~12 В. Аккумулятор: 6.0~8.4 В | |
| Время работы от батареи | ч | ≥ 7 (зависит от яркости подсветки. Яркость будет автоматически настроена в зависимости от окружающей температуры) |
| Рабочая температура | °C | -10~+40 |
| Степень защиты | IP65 | |
| Вес | кг | 1.15 (включая батарею) |
| Размеры | мм | 152 × 240 × 52 (Ш× В× Д); |
| Язык | Русский, Английский, Японский, Французкий, Испанский, Немецкий, Польский, Португальский, Турецкий, Венгерский |
