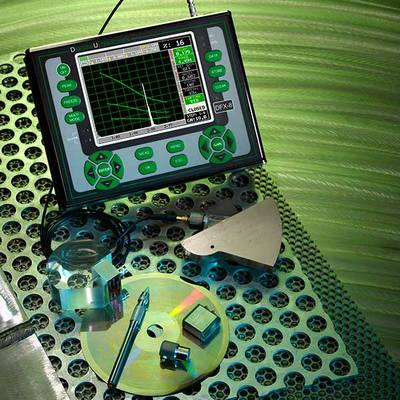

Ультразвуковой дефектоскоп DFX DAKOTA ULTRASONICS
Госреестр (ГРСИ): не указано
Серия ультразвуковых дефектоскопов DFX — это портативные приборы с расширенными возможностями для проведения контроля в разных отраслях промышленности. Ультразвуковой дефектоскоп DFX 444 и дефектоскоп DFX 544 оптимизирован к работе с материалами, имеющими и высокий или низкий коэффициент поглощения звука, с лёгкостью справляются как со стандартными задачами контроля, так и с задачами, требующими высокой точности измерений. Дефектоскопы DFX 444 и DFX 544 призваны сделать вашу работу быстрой и точной с невысокими финансовыми затратами.
Отличительные особенности ультразвуковых дефектоскопов DFX 544 и DFX 444:
- яркий и высоко контрастный экран (цветной или ч/б — на выбор)
- широкополосное и узкополосное усиление
- регулируемый генератор зондирующих импульсов
- лёгкий водонепроницаемый корпус (исполнение IP67)
- кривые для оценки дефектов: DAC (кривая амплитуда-расстояние), TCG (ВРЧ), AWS, DGS (АРД)
- вывод данных в цифровом, аналоговом и видео форматах
- Li-Ion аккумулятор, позволяющий работать беспрерывно около 8 часов
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
|
Параметр |
Ультразвуковой дефектоскоп DFX 444 |
Ультразвуковой дефектоскоп DFX 544 |
|
| генератор | фиксированный,
длина импульса: 40—250 нс |
регулируемый,
амплитуда 200В: 20—500 нс; амплитуда 400В: 100—500 нс с шагом 1-10 нс |
|
| задержка | 0—5000 мм
с шагом 0.05 мм |
0—10000 мм
с шагом 1 мм |
|
| усилитель | 0—110 дБ ±0.1%
шаг регулировки: 0.5, 2, 6, 14, 20 дБ |
||
| электронное демпфирование | нет | 50, 100, 180 и 400 Ом | |
| частота следования зондирующих импульсов | 35, 63, 150, 250, 500 и 1000 Гц | ||
| частотный диапазон | узкополосный: 1, 2, 5, 10 МГц
широкополосный: 1.5—15 МГц (-6дБ) |
узкополосный: 1, 2, 5, 10, 15 МГц
широкополосный: 0.3—22 МГц (-6 дБ) |
|
| Память | |||
| значения толщин | 2000 в 14 блоках привязанных к настройкам | ||
| настройки | 20 с комментариями | ||
| А-сканов | 100 вместе с настройками и комментариями | ||
| Измерения | |||
| единицы измерения | английские, метрические, по времени | ||
| Режимы измерений | простое отображение А-скана, глубина и амплитуда первого сигнала в стробе, толщина по методу эхо-эхо, измерение координат положения отражателя, режим минимальной толщины
|
||
| нет | измерение расстояния между стробами | ||
| разрешение по толщине | 0.01 мм | ||
| ошибка измерения амплитуды | ±1% | ||
| срабатывание | по пиковому значению или по фронту | ||
| вид выводимого сигнала | детектированный и не детектированный | ||
| диапазон измерений (по стали) | 5—10 000 мм | 1—20 000 мм | |
| диапазон скорости звука | 1000—9999 м/с | 256—16000 м/с | |
| коррекция нуля преобразователя | 0—999.999 мкс | ||
| Сервисные возможности | |||
| пиковая память | для выявления максимальной амплитуды от дефекта | ||
| стробы | два независимых строба, изображаются в виде горизонтальных отрезков, отдельная световая и общая звуковая сигнализация попадания/непопадания сигнала в строб | ||
| заморозка экрана | фиксация текущего изображения сигнала | ||
| DAC | DAC (кривая коррекции амплитуда-расстояние) кривые могут быть введены с клавиатуры или получены по эталону; построение семейства DAC кривых — -6дБ, -12дБ, -14дБ; использование в качестве стробов | ||
| TCG | временная коррекция усиления, | ||
| отсечка | 50% | 80% | |
| AWS-DGS | встроенное программное обеспечение для обнаружения дефектов по AWS или AVG/DGS | ||
| авто-калибровка | автоматическая калибровка по двум эхо-сигналам | ||
| отображение сигнала | детектированный/недетектированный сигнал, положительная/отрицательная полуволна, полная волна | ||
| Экран | |||
| тип | основной: цветной TFT (-10° — +55° C)
опционально: ч/б LCD (0° — +50° C) |
||
| размеры | 103х77 мм | ||
| разрешение | 320х240 (области А-скана — 255х200) | ||
| Интерфейсы | |||
| цифровой | ввод/вывод через RS-232 настроек, значений толщины и А-сканов | ||
| аналоговый | вывод недетектированного сигнала ±40 мВ с синхронизацией по началу сканирования | ||
| видео | вывод по стандартам PAL (50 Гц), NTSC (60 Гц) | ||
| другие | |||
| габариты | 255х145х145 мм | ||
| вес (с аккумулятором) | 2.5 кг | ||
| корпус | литой пластик (IP67) | ||
| Питание | |||
| аккумулятор | 8 часов работы с цветным экраном, 15 часов с ч/б (14.4 В 5 А/ч),
время перезарядки — 2 часа |
||
| зарядное устройство | 110 или 230 В бытовой сети электропитания | ||
