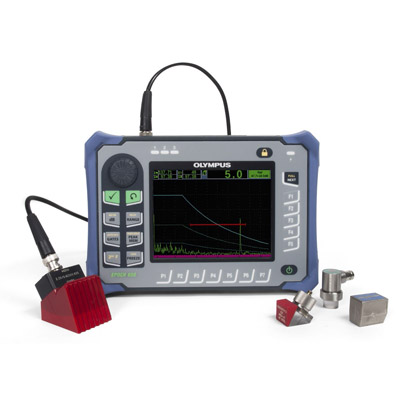

Ультразвуковой дефектоскоп EPOCH 650
Госреестр (ГРСИ): не указано

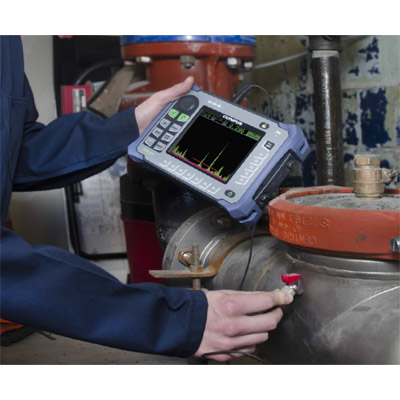

EPOCH 650 предназначен для работы как в лаборатории, так и в сложных или даже опасных производственных условиях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.
Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. Дефектоскоп отвечает требованиям EN12668-1 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты построения отчетов и регистрации файлов позволяют получать высококачественные данные для отчетов. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и многочисленные цифровые фильтры позволяют решать любые задачи.
Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями портативного традиционного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.
Отличительные особенности:
- Конструкция прибора соответствует требованиям EN12668-1
- Настраиваемый генератор прямоугольных импульсов PerfectSquare™
- Полноэкранный режим A-скан
- Цифровой приемник с широким динамическим диапазоном
- 30 цифровых фильтров для улучшенного отношения сигнал/шум
- ЧЗИ (2 кГц) для обеспечения быстрого сканирования
- Настройка параметров с помощью ручки регулятора или панели навигации
- Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
- Время работы батареи: 15+ часов

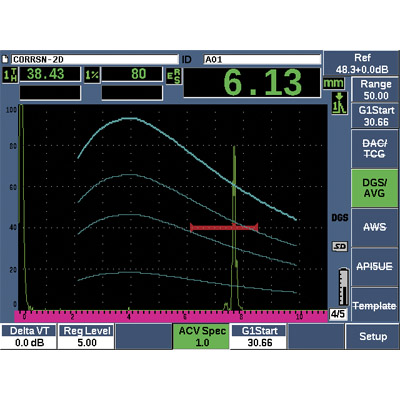

- Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
- Различные форматы отчетов
- Карта памяти microSD на 2 ГБ для хранения и передачи данных
- Программный модуль для коррозионного мониторинга с кодированным B-сканом •
- Скоростной USB-порт для обмена данными с ПК
- Выходы сигнализации и VGA
- Аналоговый выход (опция)
Программные опции:
- EP650-TEMPLATE (Q1400002): Хранение шаблонов
- EP650-API5UE (Q1400003): Определение размеров дефекта API 5UE
- EP650-AVERAGE (Q1400004): Усреднение А-сканов
- EP650-IG (Q1400005): Интерфейсный строб
- EP650-BEA (Q1400006): Аттенюатор донных эхо-сигналов (BEA)
- EP650-CORRSN (Q1400001): Модуль для коррозионного мониторинга (включает кодированный B-скан)
Стандартная комплектация:
- Цифровой ультразвуковой дефектоскоп EPOCH 650, работающий от сети переменного тока или аккумулятора
- Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50–60 Гц)
- Литий-ионный аккумулятор
- Кейс для транспортировки
- Кабель USB
- Инструкция по началу работы
- Полное руководство пользователя (на CD-диске)
Дополнительные комплектующие:
- 600-BAT-L-3 (U8051431): Литий-ионный аккумулятор
- EP4/CH (U8140055): Нагрудный ремень
- 600-TC (U8780294): Кейс для транспортировки
- CBAS-10668-0060 (Q7790012): Коммуникационный кабель RS232
- DSUB-HD15-6 (U8780333): Кабель цифрового выхода
- 600-C-VGA-5 (U8780298): Кабель с выходом VGA
- MICROSD-ADP-2GB (U8779307): Карта памяти microSD на 2 ГБ
- 600-SC-K (U8780334): Мягкий защитный футляр (для модели с ручкой регулятора)
- 600-SC-N (U8779879): Мягкий защитный футляр (для модели с панелью навигации)
- N600-EXTALM (U8780332): Внешняя звуковая сигнализация
- CBAS-10669-0010 (Q7790008): Кабель для подключения кодировщика B-скан (3 м, другие длины доступны по запросу)
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Вводы/выводы | USB-порты | Скоростной USB On-The-Go (OTG) |
| Порт RS-232 | Да | |
| Видеовыход | Стандартный выход VGA | |
| Вводы/Выводы | Аналоговый выход | 1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс. |
| Выход сигнализации | 3 выхода сигнализации, 5 В TTL, 10 мА | |
| Вход/выход триггера | Вход триггера, 5 В TTL Выход триггера, 5 В TTL, 10 мА |
|
| Входы кодировщика | 1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга) | |
| Защита от воздействий окружающей среды | Степень защиты IP | Конструкция имеет класс защиты от проникновения загрязнений: IP67 (модель с панелью навигации) или IP66 (модель с ручкой регулятора), согласно IEC 60529-2004 (Степень защиты, обеспечиваемая корпусом — Код IP) Соответствие прибора классу IP подтверждено в ходе контрольных испытаний Olympus перед началом массового производства |
| Работа во взрывоопасной атмосфере | Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I | |
| Устойчивость к ударам | MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида | |
| Устойчивость к вибрации | MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось | |
| Рабочая температура | От –10 °C до +50 °C | |
| Температура хранения батареи | От 0 °C до +50 °C | |
| Общие | Габариты (Ш x В x Г) | 236 x 167 x 70 мм |
| Вес | 1,6 кг с литий-ионным аккумулятором | |
| Клавиатура | Английская, международная, японская, китайская | |
| Языки | Английский, испанский, французский, немецкий, японский, китайский, португальский, русский | |
| Разъемы для преобразователей | BNC или LEMO 1 | |
| Хранение данных | Внутренняя память емкостью до 100000 ИД, съемная карта памяти microSD на 2 Гб (стандарт) | |
| Тип батареи | Стандартный литий-ионный аккумулятор | |
| Время работы от батареи | От 15 до 16 часов (литий-ионный аккумулятор) | |
| Требования по питанию | От сети перем. тока: 100–120 В, 200–240 В, 50–60 Гц | |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц | |
| Размер дисплея (Ш х В, диаг.) | 117 × 89 мм, 146 мм | |
| Генератор | Генератор | Настраиваемый генератор прямоугольных импульсов |
| ЧЗИ | От 10 до 2 000 Гц с шагом 10 Гц | |
| Напряжение генератора | 100В, 200В, 300В или 400В | |
| Длительность импульса | От 25 до 5000 нс (0,1 МГц) с технологией PerfectSquare™ | |
| Демпфирование | 50, 100, 200, 400 Ω | |
| Приемник | Усиление | От 0 до 110 дБ |
| Максимальный входной сигнал | 20 В p-p | |
| Входное полное сопротивление | 400 Ω ±5 % | |
| Полоса пропускания | От 0,2 до 26,5 МГц при −3 дБ | |
| Настройки цифровых фильтров | 30 наборов стандартных цифровых фильтров Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2-10 МГц, 2,0-21,5 МГц, 8,0-26,5 МГц, 0,5-4 МГц, 0,2-1,2 МГц, 1,5-8,5 МГц, 5-15 МГц) |
|
| Детектирование | Полная волна, положительная и отрицательная полуволна, РЧ | |
| Линейность системы | По горизонтали: ±0,5 % FSW (полной ширины экрана) | |
| Разрешение | 0,25 % высоты экрана, погрешность усилителя ±1 дБ | |
| Отсечка | От 0 до 80 % FSH с визуальной сигнализацией | |
| Измерение амплитуды | От 0 до 110 % FSH с разрешением 0,25 % | |
| Частота измерений | Соответствует ЧЗИ во всех режимах | |
| Калибровка | Автоматическая калибровка | Скорость звука, смещение нуля Прямой луч (первый донный или эхо-эхо) Наклонный луч (Путь УЗ или глубина) |
| Режимы контроля | Импульс-эхо, раздельно-совмещенный или теневой | |
| Единицы измерения | Миллиметры, дюймы или микросекунды | |
| Диапазон | От 3,36 до 13388 мм при 5 900 м/с | |
| Скорость звука | От 635 до 15240 м/с | |
| Смещение нуля | От 0 до 750 мкс | |
| Задержка отображения | От -59 до 13 401 мм; продольная скорость в стали | |
| Угол ввода луча | От 0° до 90° с шагом 0,1° | |
| Стробы | Измерительные стробы | Два полностью независимых строба для измерения амплитуды и времени пролета |
| Начало строба | Настраивается на всем отображаемом диапазоне | |
| Ширина строба | Настраивается от начала строба до конца отображаемого диапазона | |
| Высота строба | Настраивается от 2 до 95 % от высоты экрана | |
| Сигнализации | Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2) | |
| Измерения | Поля для отображения результатов измерений | 5 полей (ручной или авто-выбор) |
| Строб (1, 2) | Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс глубина, мин/макс амплитуда | |
| Эхо-эхо | Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе | |
| Другие измерения | Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки, значения Эхо – Опорн. дБ | |
| DAC/ВРЧ | Стандарт | |
| Точки DAC | До 50 точек, динамический диапазон 110 дБ | |
| Специальные режимы DAC | Пользовательские DAC (до 6 кривых), 20-80 % отображ. | |
| Коррекция криволинейной поверхности | Стандартная функция. Коррекция для наружного диаметра при контроле наклонным лучом | |
| Коррозия (опция) | Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или Эхо-эхо, кодированный B-скан |
