Ультразвуковой дефектоскоп EPOCH LTC (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Ультразвуковой дефектоскоп EPOCH LTC предназначен для выявления внутренних дефектов в различных материалах: металлах, пластмассах и композитах. Отвечает требованиям стандарта EN12668-1, оснащён широким набором стандартных функций, имеет дополнительные программные опции для решения специальных задач.

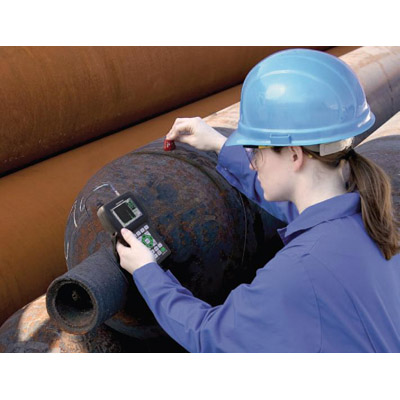

Дефектоскоп используется для выявления и измерения скрытых трещин, пустот, расслоений и других дефектов в сварных соединениях, поковках, трубных заготовках, осях, валах, цистернах, резервуарах высокого давления, турбинах и узлах конструкций.

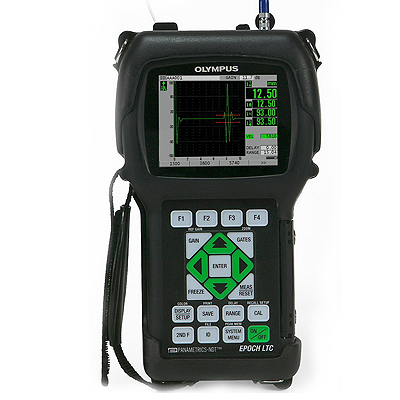

Прибор оснащён ярким, цветным трансфлективным VGA-дисплеем с разрешением 640×480 пикселей, обеспечивающим качественное отображение А-скана и читаемость информации в разных условиях освещённости, даже при ярком солнечном свете.
Упрощённая клавиатура:
EPOCH LTC имеет простую удобную клавиатуру, позволяющую работать как правой, так и левой рукой. Наиболее часто используемые параметры теперь имеют на клавиатуре собственную кнопку для быстрого вызова. Настройки и программы прибора могут быть вызваны одним нажатием кнопки. Для выбора предустановленных значений параметров используются четыре функциональные клавиши.
Динамические кривые DAC/ВРЧ:
Расчёт амплитуды эхо-сигнала в процентах или в дБ от кривой DAC или опорного эхо-сигнала ВРЧ. Версии DAC включают ASME, ASME 3, JIS, а также пользовательские кривые. Основные функции: динамически настраиваемые кривые DAC, переключение между экранами DAC и ВРЧ и пользовательские сигнальные кривые DAC.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Цветной трансфлективный ЖК-экран | частота обновления изображения 60 Гц, выбираемые пользователем цветовые схемы и уровень яркости, 2 режима комбинированного экрана и полноэкранный режим. |
| Размеры экрана (Ш×В) | 75×56 мм, разрешение 640×480 пикселей, диагональ 3,7” (94 мм) |
| Измерение амплитуды | 100% или 110% полной высоты экрана |
| Режимы отображения координатной сетки | cтандартный (от 0 до 10), режим оценки пути ультразвука (5 равных секторов с линиями сетки) |
| Генератор прямоугольных импульсов | фиксированная длительность импульсов оптимальна для большинства стандартных задач дефектоскопии |
| Длительность импульса | в базовой комплектации длительность не меняется; с опцией EPLTC-SWP настраивается в диапазоне от 45 до 5 000 нс (0,1 МГц) |
| Частота повторения зондирующего импульса (ЧЗИ) | автоматический контроль ЧЗИ от 10 до 500 Гц; ручная настройка ЧЗИ (EPLTC-PRF) |
| Частота измерений | от 10 до 500 Гц; всегда равна ЧЗИ |
| Напряжение генератора | от 100 до 400 В с шагом 100 В |
| Демпфирование | 50, 100, 200, 400 Ом |
| Усиление | от 0 до 110 дБ; дискретность определяется пользователем и настраивается посредством клавиш |
| Полоса пропускания | от 0,2 до 26,5 МГц при -3 дБ |
| Цифровые фильтры | стандартные: 0,2 – 10 МГц широкополосные: 2,0 – 21,5 МГц высокочастотные: 8,0 – 26,5 МГц |
| Детектирование | полная волна, положительная и отрицательная полуволна, радиочастота |
| Линейность системы | по горизонтали: 0,5% полной высоты экрана |
| Разрешение | 0,25% полной высоты экрана, погрешность по амплитуде 1 дБ |
| Отсечка | от 0 до 80% полной высоты экрана с визуальной сигнализацией |
| Режимы контроля | импульс-эхо, раздельно-совмещённый, теневой |
| Единицы измерения | миллиметры, дюймы или микросекунды |
| Диапазон | базовая модель: от 4 до 5 000 мм |
| Расширенный диапазон (опция) | от 3,36 до 13 404 мм при 5900 м/x |
| Скорость звука | от 635 до 15 240 м/с |
| Смещение нуля | от 0 до 750 мкс |
| Задержка отображения | от -59 мм до макс. диапазона |
| Угол ввода луча | от 10° до 85° с шагом 0,1° |
| Измеряемые величины | толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта для строба 1 и строба 2 |
| СТРОБ 2 (опция) | все измерения и сигнализации, что и в стробе 1, и измерения в режиме эхо-эхо |
| Четыре поля для отображения результатов измерений | возможность выбора до четырёх измерений по любому строб-импульсу на активном экране |
| Динамические кривые DAC/ВРЧ | ASME, ASME III, JIS, пользовательская кривая DAC и до шести сигнальных кривых; динамическая настройка усиления, динамический диапазон 100 дБ, изменение коэффициента усиления 100 дБ/мкс, создание до 50 точек на кривой |
| Измерение амплитуды | от 0 до 110% полной высоты экрана |
| Поправка значения Х | поправка на расстояние между точкой ввода луча и передней поверхностью преобразователя |
| Строб 1 | измерение амплитуды эхо-сигнала и времени пролёта |
| Начало строба | настраивается на всём отображаемом диапазоне |
| Ширина строба | настраивается от начала строба до конца отображаемого диапазона |
| Высота строба | настраивается на уровне от 2 до 95% полной высоты экрана |
| Сигнализации | положительный и отрицательный пороговые уровни; по минимальной глубине |
| Масштабирование | отображаемый диапазон в пределах ширины строба 1 |
| Разъемы для преобразователей | LEMO 00 |
| Аккумулятор | литий-ионный; держатель для щелочных батарей АА |
| Время работы от аккумулятора | литий-ионный аккумулятор: 8 часов литиевые батареи АА: 6 часов никель-металлгидридные батареи AA: 4 часа щелочные батареи АА: 3 часа |
| Питание: от сети переменного тока | 100 – 120 В, 200 – 240 В, 50 – 60 Гц |
| Диапазон рабочих температур | литий-ионный аккумулятор: от -10 дo 50 °C температура хранения батарей: от 0 до 50 °C температура подзарядки: от 0 до 40 °C |
| Вводы/Выводы: | |
| USB | порт USB OTG для подключения к ПК и сохранения данных на USB-накопителе |
| выход VGA | используется для подсоединения стандартного VGA-монитора или проектора |
| Mini SD | слот для карты памяти miniSD |
| Хранение данных | до 50 000 ИД с А-сканами, результатами измерений и настройками |
| Вес | 0,96 кг с литий-ионным аккумулятором |
| Габариты (В×Ш×Г) | 223,3×128,9×55,1 мм |
