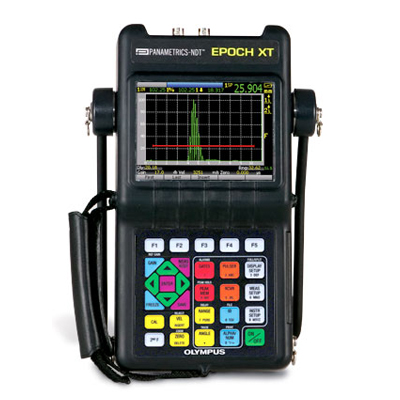

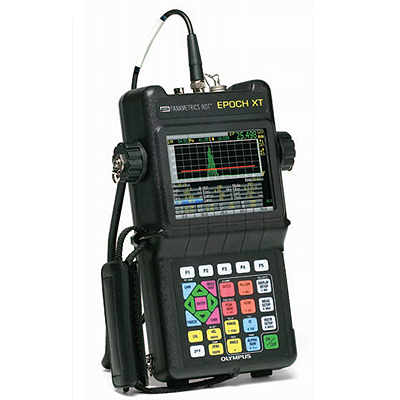

Ультразвуковой дефектоскоп Epoch XT (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Ультразвуковой дефектоскоп EPOCH 650
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Дефектоскоп оснащён цветным жидкокристаллическим дисплеем с разрешением QVGA, возможностью представления информации в полном и полиэкранном виде, частота развёртки 60 Гц. Прибор имеет два высокоскоростных USB-порта, один из которых предназначен для соединения с периферийными устройствами, и клиентский порт для связи с ПК и работой с интерфейсной программой GageView Pro. Внутренний регистратор данных позволяет сохранять данные измерений.
Дефектоскоп EPOCH XT может использовать различные типы аккумуляторов от литий-ионных и NIMH продолжительного действия до обычных щелочных с дистанционным креплением.
Особенности:
- стандартные цифровые фильтры приемника: широкополосный, несколько узкополосных и режим пропускания верхних частот
- новые режимы отображения координатной оси: стандарт 1-10, путь УЗ, отрезки УЗ пути для контроля наклонным датчиком, на выбор 100% или 110% вертикальной оси
- режимы измерений по стробу: Пик, Кромка (Фронт) и новый режим по Первому Пику, для измерения толщин
- стандартный меандр с технологией PerfectSquare позволяет производить настройку ширины импульсов
- функции PeakMem и PeakHold для всех режимов представления волны, включая RF (радиочастотный) режим
- пять окон отображения измерений, которые полностью настраиваются оператором. Выбор любого из измерений по стробу 1 или стробу 2 для каждого окна отображения данных
- разрешение измерений амплитуды 0,25% полной высоты дисплея
- частота измерений в диапазоне от 10 до 1000 Гц с шагом в 10 Гц
- индикация срабатывания сигнализации для каждого строба
- измерения амплитуды от 0 до 110% полной высоты дисплея
- индикация шага и режима измерений для каждого строба
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Режимы | импульс-эхо, раздельно-совмещённый или сквозная передача |
| Детектирование | полная волна, положительная полуволна, отрицательная полуволна, радиочастота |
| Типы | толщина, путь УЗ, проекция, глубина, амплитуда, время пролёта для Строба 1 и Строба 2, эхо-эхо: стандарт |
| Единицы измерения | миллиметры, дюймы или микросекунды |
| Диапазон | от 1,86 до 13400 мм |
| Скорость звука | от 635 до 15240 м/с |
| Смещение нуля | от 0 до 4950 мке |
| Угол ввода | от 10° до 85° с разрешением в 0,1° |
| Линейность системы | горизонталь: +/- 0,2% FSW; вертикаль: 0.25% FSH; погрешность амплитуды +/- 1 дБ |
| Отсечка | от 0 до 80% полной высоты дисплея |
| Автоматическая калибровка расстояния | для скорости звука и компенсации нуля |
| Стандартная опция DAC/ВРЧ | определение до 50 точек, ASME, ASMEIII, JIS, 80-20%, настраиваемые кривые DAC и таблица ВРЧ; динамический диапазон 110 дБ, настройка до 100 дБ в мс, настройка коэффициента усиления, диапазона и задержки, переключение в режиме просмотра между DAC/ВРЧ |
| Пользовательские кривые DAC | с тремя кривыми сигнального режима от +10 до -24 дБ |
| Настройка таблицы ВРЧ | для использования Временной Регулировки Чувствительности; возможность получения настроек ВРЧ из диаграмм АРД |
| Измерения амплитуды | от 0 до 110% полной высоты дисплея с разрешением в 0,25% |
| Коррекция кривизны поверхности | при контроле наклонным преобразователем |
| Коррекция значения X («Стрела») | расстояние от точки входа луча до фронта преобразователя |
| Строб | два полностью независимых строба по высоте эхо-сигнала и времени пролёта |
| Начало строба | в полном отображаемом диапазоне |
| Ширина строба | от начала строба до конца отображаемого диапазона |
| Высота строба | от 2 до 95% полной высоты дисплея |
| Сигнализация | положительная и отрицательная логика, сигнализация по минимальной глубине в Стробе 1 и Стробе 2 |
| Масштабирование | отображаемый диапазон в пределах ширины Строба 1 |
| Цифровые фильтры |
• 0,2 – 10,0 МГц • 2,0 – 21,5 МГц • 0,2 – 1,2 МГц • 5,0 – 15,0 МГц • 0,5 – 4,0 МГц • 8,0 – 26,5 МГц • 1,5 – 8,5 МГц |
| Полоса пропускания | 0,2 – 26,5 МГц по уровню -3 дБ |
| Коэффициент усиления | от 0 до 110 дБ; двухступенчатая настройка коэффициента усиления и настройка функциональных клавиш |
| Напряжение генератора | от 50 до 475 В с шагом в 25 В |
| Ширина импульса | от 30 до 10000 не (0,1 МГц) с технологией PerfectSquare |
| Демпфирование | 50, 63, 150, 400 Ом |
| Режим пересечения базовой линии | все точки пересечения нуля на RF (радиочастотной) форме волны отображаются как точки нуля в режиме полной волны |
| Режим оси амплитуды | 100% или 110% отображения амплитуды |
| Режим оси времени | стандарт 0 – 10 делений; режим УЗ пути — деление на пять равных частей; режим отрезков УЗ пути |
| PRF (ЧЗИ) | определяется пользователем или используется режим Авто от 10 до 1000 Гц |
| Пять областей отображения измерений | выбор до пяти окон с измерениями на дисплее прибора |
| Дисплей | цветной жидкокристаллический дисплей с частотой обновления 60 Гц, выбор цветовой схемы и яркости, поли- и полноэкранный режимы |
| Задержка дисплея | от -59 до 12700 мм |
| Размеры дисплея | разрешение: 320 (Ш)×240 (В) пикселей размер: 110 (Ш)×79 (В) мм |
| Входы/Выходы: | |
| – клиентский USB-порт | передача данных в программу GageViewPro |
| – USB-хост порт | прямой вывод на печать на любой PCL5 совместимый лазерный или струйный принтер; хранение данных на USB-накопителях |
| – аппаратный Вход/Выход LEMO (опция) | выходы сигнализации, Вход/Выход триггера |
| Хранение Данных | до 10000 ID с формой волны, измерениями и параметрами работы |
| Стандарт защиты корпуса | IP67 (только с разъемами BNC) |
| Питание | линия AC: 100 – 120 B, 200 – 240 В, 50 – 60 Гц |
| Батареи | выбор между литий-ионными, никель-металлогидридными и щелочными батареями |
| Время работы батареи | литий-ионные: 9-10 часов никель-металлогидридные: 5 часов щелочные: 1-2 часа |
| Рабочие температуры | литий-ионные: от -10 до 50 °C никель-металлогидридные: от 0 до 50 °C щелочные: от -10 до 50 °C температура перезарядки: от 0 до 40 °C |
| Клавиатура | английская, международная, японская или китайская |
| Размеры | 277×150×51 мм (по стороне), 71 мм (по дисплею) |
| Вес | 2,1 кг с литий-ионной батареей |
